电子产品SCM 4CO Z
产品图片

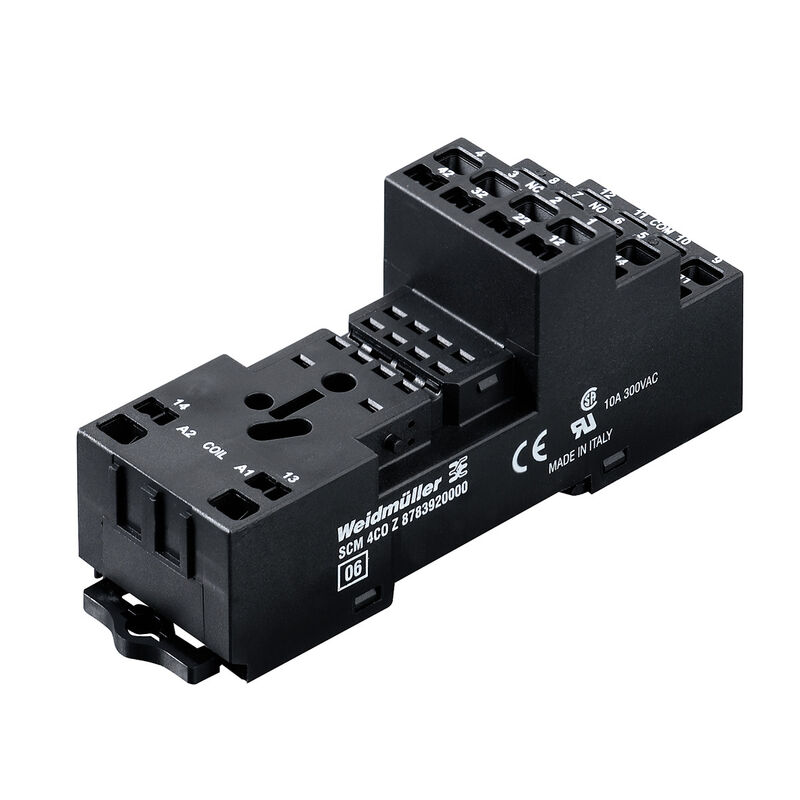

电子产品SCM 4CO Z

RIDERSERIES RCM, 继电器底座, 触点数量: 4, 转换触点, 持续电流: 10 A, 弹片联接

商品编号 8783920000
下载技术数据页 产品下载 工程支持
配件 1 相关商品 41
通用订货数据 尺寸和重量 温度 环保产品合规 额定数据UL 负载侧 基本信息 绝缘设计 详细标准及认证情况 联接参数 分类 审批

通用订货数据

版本
RIDERSERIES RCM, 继电器底座, 触点数量: 4, 转换触点, 持续电流: 10 A, 弹片联接
订货号
8783920000
类型
SCM 4CO Z
GTIN (EAN)
4032248471423
数量
10  PC

尺寸和重量

深
42.5  mm
深度 (英寸)
1.673  inch
高度
100.5  mm
高度 (英寸)
3.957  inch
宽度
31  mm
宽度 (英寸)
1.22  inch
净重
75.012  g

温度

存储温度
-40 °C...70 °C
工作温度
-45 °C...70 °C
湿度
40°C / 93% 相对湿度，无凝结

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
No SVHC above 0.1 wt%

额定数据UL

cURus 证书号
E223759

负载侧

额定开关电压
250 V AC
持续电流
10 A
最大开关电压，交流
300  V
最大交流开关容量 (阻性)
2500 VA
触点类型
4 转换触点

基本信息

导轨
TS 35
颜色编码
黑色

绝缘设计

介电强度，输入/输出
2,5 KVeff / 1 Min.
防护等级
IP20

详细标准及认证情况

标准
UL508
cURus 证书号
E223759

联接参数

导线连接方式
弹片联接
额定连接下的压接范围
1.5  mm²
压接范围，最小
0.5  mm²
压接范围，最大
1.5  mm²
螺丝刀口尺寸
0.4 x 2.5 mm

分类

ETIM 6.0
EC001456
ETIM 7.0
EC001456
ETIM 8.0
EC001456
ETIM 9.0
EC001456
ETIM 10.0
EC001456
ECLASS 9.0
27-37-16-03
ECLASS 9.1
27-37-16-03
ECLASS 10.0
27-37-16-03
ECLASS 11.0
27-37-16-03
ECLASS 12.0
27-37-16-03
ECLASS 13.0
27-37-16-03
ECLASS 14.0
27-37-16-03
ECLASS 15.0
27-37-16-03

审批

认证
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E223759
