Propriétés

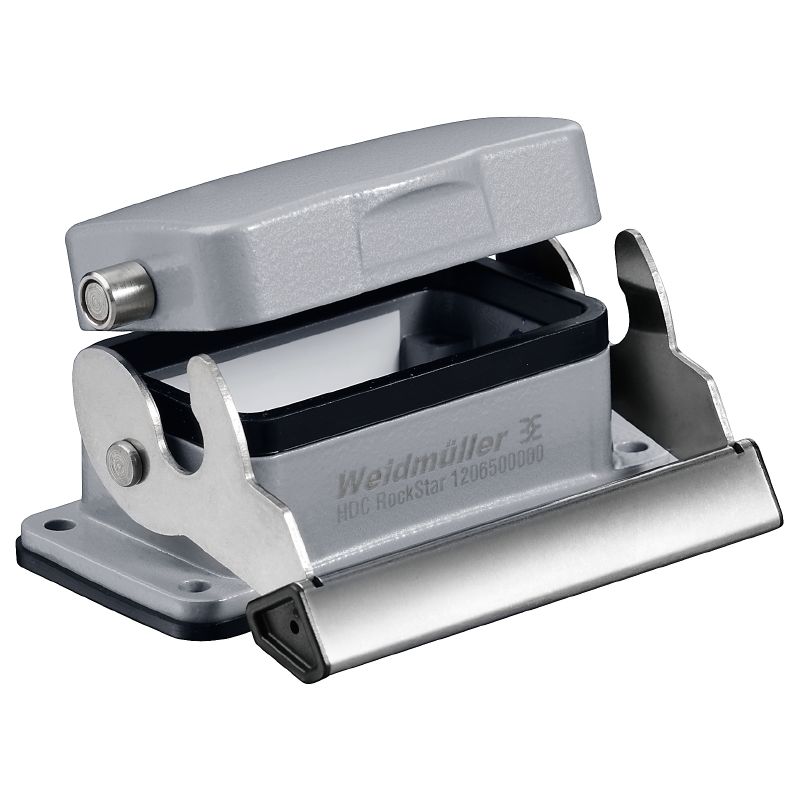

| Version | CIE ,96 boîtiers, Taille: 4, Degré de protection: IP65 (quand enfiché), Embase encastrée, Verrouillage longitudinal sur la partie inférieure, Standard, avec couvercle |
| Référence | 1206500000 |
| Type | HDC 10B ADLU |
| GTIN (EAN) | 4008190877484 |
| Qté. | 1 Pièce |
| Hauteur | 47 mm |
| Hauteur (pouces) | 1,85 inch |
| Largeur | 98,9 mm |
| Largeur (pouces) | 3,894 inch |
| Cote de fixation hauteur | 32 mm |
| Cote de fixation largeur | 83 mm |
| Poids net | 185,68 g |
| Température limite | -40 °C ... 125 °C |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 6bI |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | e98b2b24-ba23-41bf-8d19-0dda3647412f |
| Résistance aux agents chimiques |
|
| Distance des trous, longueur A2 | 83 mm |
| Hauteur boîtier B | 29 mm |
| Hauteur socle B1 | 5,3 mm |
| Largeur boîtier C | 43 mm |
| Largeur socle C1 | 47 mm |
| Longueur boîtier | 73 mm |
| Boîtiers CEM | Non |
| Degré de protection | IP65 (quand enfiché) |
| Matériau de base du boîtier | Aluminium injecté |
| Matériau de l'élément de verrouillage | Acier inoxydable |
| Remarque indice de protection | Classe de protection avec protection sécurisée : IP 65 |
| Surface | Électrolaque |
| BG | 4 |
| Couleur (RAL) | RAL 7035 |
| Forme | Standard |
| Indiqué pour ModuPlug® | Oui |
| Joint | NBR |
| Partie supérieure/sous-partie/Couvercle | Partie inférieure |
| Protection | a couvercle |
| Taille | 4 |
| Type | Embase (traversée) |
| Version boîtier | Embase encastrée |
| Version capot | avec couvercle |
| Version système de fermeture | Verrouillage longitudinal sur la partie inférieure |
| Version étrier | Verrouillage longitudinal |
| Informations sur le produit | Lors du montage des boîtiers, veillez à ce que le joint plat soit correctement placé. |
| Agrément/Certificat/Document de conformité | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_67616) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1206500000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1206500000) |
| Notification de modification produit |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Documentation technique | [1206500000_HDC_10B_ADLU_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_39360) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochures |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Agréments |   |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Certificat Nº (cURus) | E92202 |
