Tulajdonságok
| Változat | OMNIMATE Power - sorozat WGK, Átvezető sorkapocs |
| Rendelési szám | 1250630000 |

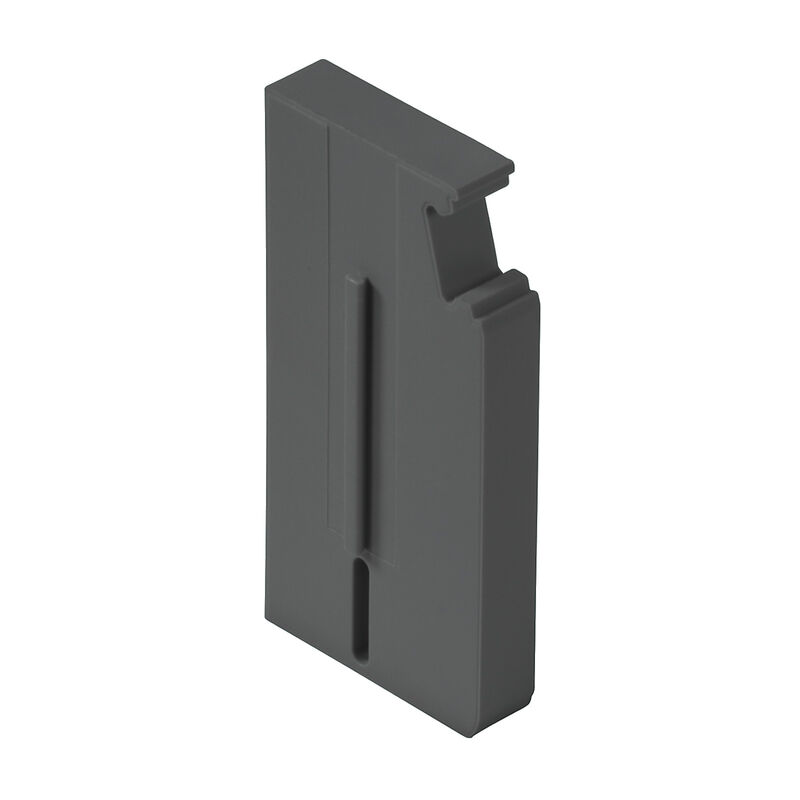

| Típus | DP VWGK 6 BK BX |
| GTIN (EAN) | 4050118041712 |
| Qty. | 50 Darab |
| Termékadatok | UL: |
| Magasság | 31,5 mm |
| Magasság (coll) | 1,24 inch |
| Szélesség | 4 mm |
| Szélesség (coll) | 0,157 inch |
| Hossz | 15,5 mm |
| Hossz, inch | 0,61 inch |
| Nettó tömeg | 1,12 g |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Termékcsalád | OMNIMATE Power - sorozat WGK |
| Szigetelőanyag | Wemid (PA) |
| Szín | fekete |
| Színskála (hasonló) | RAL 9011 |
| UL 94 éghetőségi osztály | V-0 |
| Érintkező anyaga | Cu-ötvözet |
| Tárolási hőmérséklet, min. | -40 °C |
| Tárolási hőmérséklet, max. | 70 °C |
| Üzemi hőmérséklet, min. | -50 °C |
| Üzemi hőmérséklet, max. | 120 °C |
| Hőmérsékleti tartomány, telepítés, min. | -25 °C |
| Hőmérsékleti tartomány, telepítés, max. | 120 °C |
| Hivatkozási szöveg |
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P) |
| szabvány szerint tesztelve | IEC 60664-1 |
| VPE hosszúság | 131 mm |
| VPE szélesség | 87 mm |
| VPE magasság | 23 mm |
| Megjegyzések |
|
| Approval/Certificate/Document of Conformity | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_99193) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1250630000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1250630000) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| Kiadványok |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 6.0 | EC000886 |
| ETIM 7.0 | EC000886 |
| ETIM 8.0 | EC000886 |
| ETIM 9.0 | EC000886 |
| ECLASS 9.0 | 27-14-11-33 |
| ECLASS 9,1 | 27-14-11-33 |
| ECLASS 10.0 | 27-14-11-33 |
| ECLASS 11.0 | 27-14-11-33 |
| ECLASS 12.0 | 27-14-11-33 |
| ECLASS 13.0 | 27-25-03-01 |
| ECLASS 14.0 | 27-25-03-01 |
| ROHS | Megfelel |
Tartozéka
-
Cikkszám:2484810000Csomagolási egység:50 Darab
OMNIMATE Power - sorozat WGK, Átvezető sorkapocs, Névleges keresztmetszet: 6 mm², Wemid (PA), Közvetlen rögzítés, Átmenő (persely)
-
Cikkszám:2484800000Csomagolási egység:50 Darab
OMNIMATE Power - sorozat WGK, Átvezető sorkapocs, Névleges keresztmetszet: 6 mm², Wemid (PA), Közvetlen rögzítés, Átmenő (persely)
-
Cikkszám:2484680000Csomagolási egység:50 Darab
OMNIMATE Power - sorozat WGK, Átvezető sorkapocs, Névleges keresztmetszet: 6 mm², Wemid (PA), Közvetlen rögzítés, Átmenő (persely)
