Caratteristiche
| Versione | Connettore collegabile al campo, M12 |
| N. d’ordine | 9457720000 |

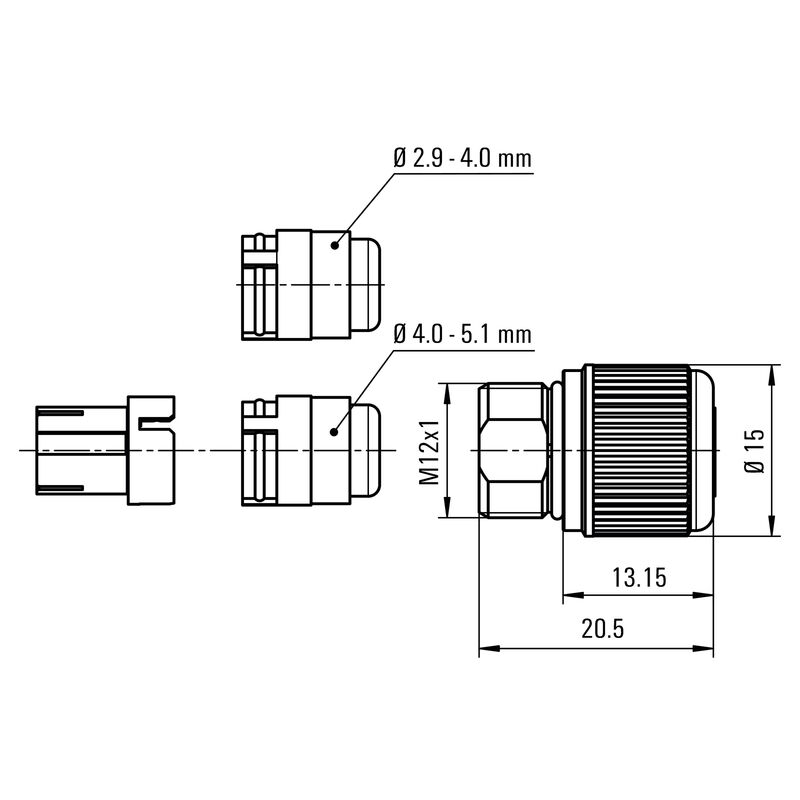

| Tipo | SAI-SA-3-IDC |
| GTIN (EAN) | 4032248154869 |
| CPZ | 1 Pezzo |
| Peso netto | 13,3 g |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Campo di temperatura custodia | -25…+85 °C |
| Cicli di inserimento | ≥ 50 |
| Codifica | nessuno |
| Collegamento schermato | Nessuno |
| Corrente nominale | 4 A |
| Diametro del cavo, max. | 5,1 mm |
| Diametro del cavo, min. | 4 mm |
| Genere di contatto | Maschio |
| Grado di lordura | 3 |
| Grado di protezione | IP67 |
| Materiale anello filettato | Pressofusione di zinco |
| Materiale base della custodia | CuZn |
| Numero di poli | 3 |
| Resistenza contro l'isolamento | 108 Ω |
| Sezione di collegamento cavo, max. | 0,5 mm² |
| Sezione di collegamento cavo, min. | 0,25 mm² |
| Superficie dei contatti | stagnato |
| Tensione nominale | 32 V |
| Tipo di collegamento | Collegamento a perforazione d'isolante |
| Numero di poli | 3 |
| Collegamento 1 | M12 |
| Collegamento 2 | IDC |
| Materiale base della custodia | CuZn |
| Filettatura del collegamento | M12 |
| Superficie dei contatti | stagnato |
| Grado di protezione | IP67 |
| Cicli di inserimento | ≥ 50 |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_253928) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9457720000) |
| Documentazione utente | [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_71210) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002635 |
| ETIM 7.0 | EC002635 |
| ETIM 8.0 | EC002635 |
| ETIM 9.0 | EC002635 |
| ECLASS 9.0 | 27-44-01-02 |
| ECLASS 9.1 | 27-44-01-03 |
| ECLASS 10.0 | 27-44-01-02 |
| ECLASS 11.0 | 27-44-01-02 |
| ECLASS 12.0 | 27-44-01-16 |
| ECLASS 13.0 | 27-44-01-02 |
| ECLASS 14.0 | 27-44-01-16 |
| ROHS | Conforme |
