SAISWP-M-5A-4/8-M12

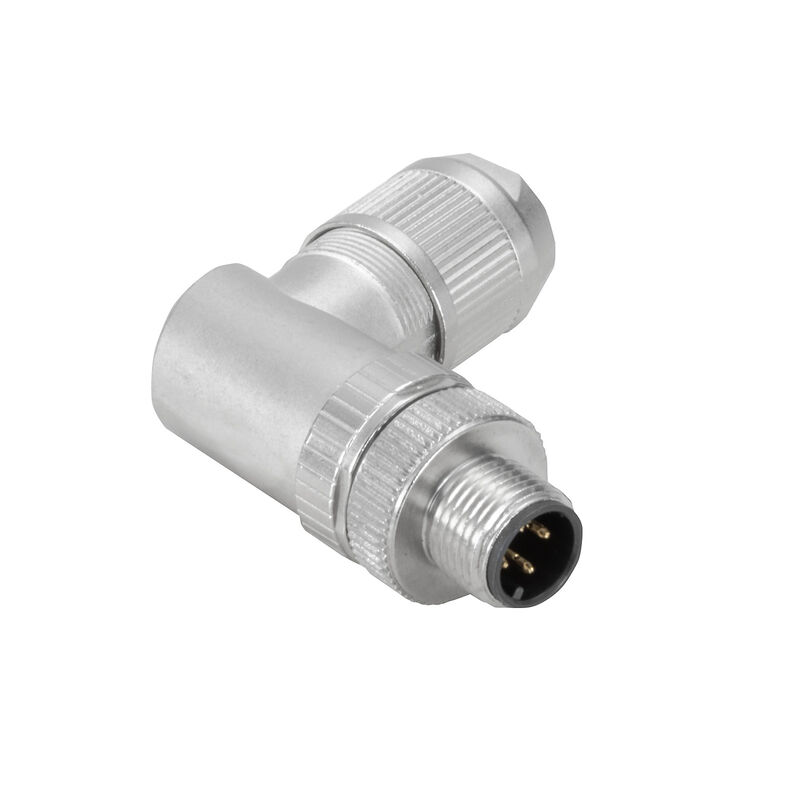

Illustration du produit
SAISWP-M-5A-4/8-M12
Dessin
SAISWP-M-5A-4/8-M12
Schéma des pôles
M12 = A-coded

SAISWP-M-5A-4/8-M12

Connecteur attachable, M12

Référence produit 2681610000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Autres produits de la même gamme 36
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Caractéristiques électriques - connecteurs débrochables à équiper Caractéristiques générales Normes Classifications

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E307231

Informations générales de commande

Version
Connecteur attachable, M12
Référence
2681610000
Type
SAISWP-M-5A-4/8-M12
GTIN (EAN)
4050118759785
Qté.
1  Pièce

Dimensions et poids

Poids net
35,2  g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
No SVHC above 0.1 wt%

Caractéristiques électriques - connecteurs débrochables à équiper

Codage
Codage A
Courant nominal
4  A
Degré de pollution
3
Degré de protection
IP67
Diamètre de câble, max.
8  mm
Diamètre de câble, min.
4  mm
Matériau de base du boîtier
PA 66
Matériau de la bague filetée
Zinc injecté sous pression
Nombre de pôles
5
Plage de températures du coffret
-40 … +85 ° C
Raccordement du blindage
Oui
Résistance d'isolation
≥ 100 MΩ
Section de raccordement du conducteur, max.
0,75  mm²
Section de raccordement du conducteur, min.
0,14  mm²
Surface du contact
Ni/Au
Tension nominale
60  V
Type de contact
Mâle
Type de raccordement
PUSH IN

Caractéristiques générales

Nombre de pôles
5
Raccordement 1
M12
Raccordement 2
PUSH IN
Matériau de base du boîtier
PA 66
Filetage du raccordement
M12
Surface du contact
Ni/Au
Degré de protection
IP67

Normes

Grande résistance aux chocs et aux vibrations selon
EN 50155:2001
Ignifugeage dans les véhicules sur rails
DIN EN 45545-2

Classifications

ETIM 6.0
EC002635
ETIM 7.0
EC002635
ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 9.0
27-44-01-02
ECLASS 9.1
27-44-01-03
ECLASS 10.0
27-44-01-02
ECLASS 11.0
27-44-01-02
ECLASS 12.0
27-44-01-16
ECLASS 13.0
27-44-01-02
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
