UR20-4DI-P-3W

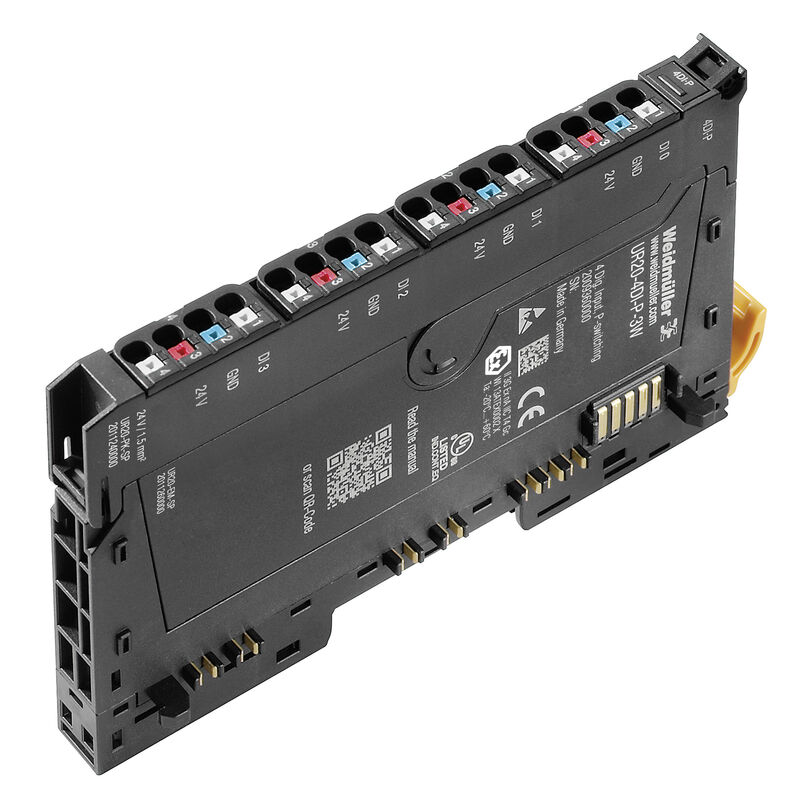

Illustrazione del prodotto
UR20-4DI-P-3W

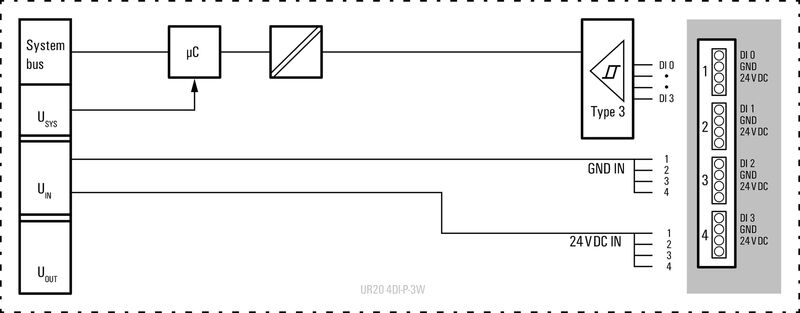

Block diagram
UR20-4DI-P-3W

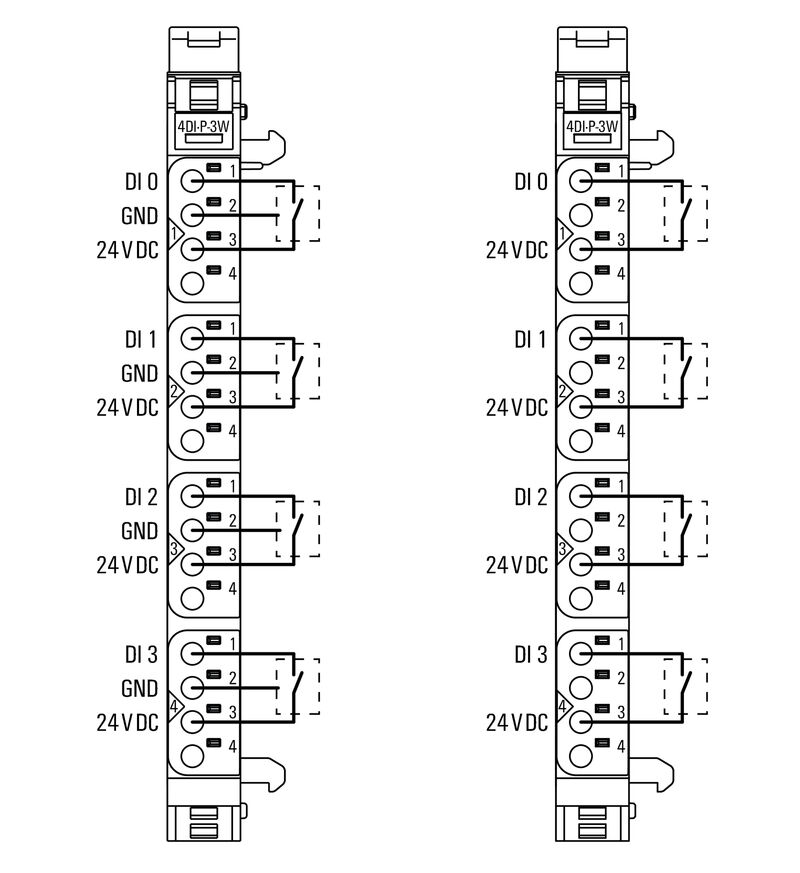

Connection diagram
UR20-4DI-P-3W
Spiegazione delle abbreviazioni

UR20-4DI-P-3W

Modulo remoto I/O, IP20, Segnali digitali, Ingresso, 4 canali

N. articolo 2009360000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 13 Parti di ricambio 1 Componenti singoli 1 Prodotti correlati 15
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto ingressi digitali Dati di collegamento Dati generali Alimentazione elettrica Dati di sistema Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319212/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319215/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319220/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319224/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319245/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319247/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319249/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319255/-S800/-T1z1mm-S80)
ROHS
Conforme

Dati generali per l’ordinazione

Versione
Modulo remoto I/O, IP20, Segnali digitali, Ingresso, 4 canali
N. d’ordine
2009360000
Tipo
UR20-4DI-P-3W
GTIN (EAN)
4050118395143
CPZ
1  Pezzo

Dimensioni e pesi

Profondità
76  mm
Profondità (pollici)
2,992  inch
Posizione verticale
120  mm
Altezza (pollici)
4,724  inch
Larghezza
11,5  mm
Larghezza (pollici)
0,453  inch
Altezza di fissaggio
128  mm
Peso netto
85  g

Temperature

Temperatura di magazzinaggio
-40 °C ... +85 °C
Temperatura d'esercizio
-20 °C...60 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
82327f13-cd27-455a-ab5b-a62e1996dcf8
Impronta carbonica di prodotto
  • Dalla culla al cancello:
    8,705 kg CO2 eq.

ingressi digitali

Alimentazione sensori
Sì
Collegamento sensore
Conduttore doppio
Conduttore triplo
Diagnosi modulo
Sì
Diagnosi singolo canale
No
Filtro in ingresso
Configurabile
Ingressi digitali
4
Protezione contro l'inversione di polarità
Sì
Tensione d'ingresso High
> 11 V
Tensione d'ingresso Low
< 5 V
Tipo
Tipi 1 e 3, EN 61131-2

Dati di collegamento

Sezione di collegamento cavo, flessibile, max.
1,5  mm²
Sezione di collegamento cavo, flessibile, max. (AWG)
AWG 16
Sezione di collegamento cavo, flessibile, min.
0,14  mm²
Sezione di collegamento cavo, flessibile, min. (AWG)
AWG 26
Sezione di collegamento cavo, rigido, max.
1,5  mm²
Sezione di collegamento cavo, rigido, max. (AWG)
AWG 16
Sezione di collegamento cavo, rigido, min.
0,14  mm²
Sezione di collegamento cavo, rigido, min. (AWG)
AWG 26
Tipo di collegamento
PUSH IN

Dati generali

Classe d'infiammabilità UL 94
V-0
Classe di sovratensione
II
Grado di lordura
2
Guida equipaggiata
TS 35
Pressione aria (funzionamento)
≥ 795 hPa (altezza ≤ 2000 m) come da norma DIN EN 61131-2
Pressione aria (stoccaggio)
1013 hPa (altezza 0 m) a 700 hPa (altezza 3000 m) come da norma DIN EN 61131-2
Pressione aria (trasporto)
1013 hPa (altezza 0 m) a 700 hPa (altezza 3000 m) come da norma DIN EN 61131-2
Resistenza alle vibrazioni
5 Hz ≤ f ≤ 8,4 Hz: ampiezza 3,5 mm come per IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: 1 g accelerazione come da norma IEC 60068-2-6
Tensione di prova
500  V
Umidità dell'aria (funzionamento)
Dal 10% al 95%, non condensante come da norma DIN EN 61131-2
Umidità dell'aria (stoccaggio)
Dal 10% al 95%, non condensante come da norma DIN EN 61131-2
Umidità dell'aria (trasporto)
Dal 10% al 95%, non condensante come da norma DIN EN 61131-2
Urti
15 g su 11 ms, mezza sinusoide, secondo IEC 60068-2-27

Alimentazione elettrica

Assorbimento di corrente da IIN (il rispettivo segmento di potenza)
10 mA + carico
Assorbimento di corrente da Isistip.
8 mA
Protezione contro l'inversione di polarità
Sì
Tensione di alimentazione
24 V DC +20 %/ -15 %
tramite il bus di sistema

Dati di sistema

Collegamento possibile
Conduttore triplo
Conduttore singolo
Conduttore doppio
Interfaccia
Bus di sistema remoto U
Protocollo bus di campo
PROFINET IRT
PROFINET RT
CC-Link IE TSN
IEC 61162-450
PROFIBUS DP-V1
EtherCAT
Modbus/TCP
EtherNet/IP
CANopen
DeviceNet
POWERLINK
CC-Link
Separazione galvanica
500 V DC tra i percorsi di corrente
Tipo di modulo
Modulo di input digitale
Velocità di trasmissione del bus di sistema, max.
48  Mbit

Classificazioni

ETIM 6.0
EC001599
ETIM 7.0
EC001599
ETIM 8.0
EC001599
ETIM 9.0
EC001599
ETIM 10.0
EC001599
ECLASS 9.0
27-24-26-04
ECLASS 9.1
27-24-26-04
ECLASS 10.0
27-24-26-04
ECLASS 11.0
27-24-26-04
ECLASS 12.0
27-24-26-04
ECLASS 13.0
27-24-26-04
ECLASS 14.0
27-24-26-04
ECLASS 15.0
27-24-26-04
