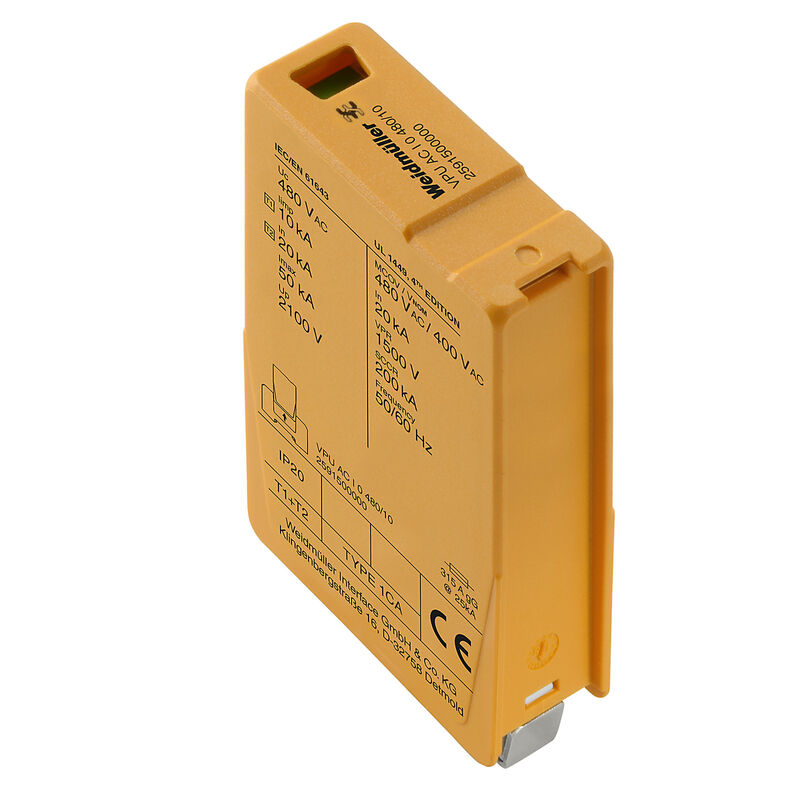

VPU AC I 0 480/10
VPU AC I 0 480/10
Electric symbol
Schematic circuit diagram

VPU AC I 0 480/10

Spare arrester, Surge protection

Ürün No. 2591500000
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Aksesuarlar 3 İlgili ürünler 13
Approvals General ordering data Dimensions and weights Temperatures Probability of failure Environmental Product Compliance Rated data UL General data Rated data IEC / EN Connection data Electrical data General data Guarantee Product images Classifications

Approvals

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E354261

General ordering data

Utförande
Spare arrester, Surge protection
Art.nr.
2591500000
Typ
VPU AC I 0 480/10
GTIN (EAN)
4050118599442
Förp.
1 adet

Dimensions and weights

Djup
80 mm
Depth (inches)
3,15 inch
Höjd
45 mm
Bygghöjd (tum)
1,772 inch
Bredd
18 mm
Width (inches)
0,709 inch
Net weight
126 g

Temperatures

Lagertemperatur
-40 °C...85 °C
Drifttemperatur
-40 °C...85 °C
Humidity
5 - 95% rel. humidity

Probability of failure

MTBF
15 a

Environmental Product Compliance

RoHS-kompatibilitetsstatus
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Rated data UL

Märkspänning UN
400 V
MCOV (L/N-PE)
300 V
SCCR
200 kA
In
20 kA
Category
SPD TYPE 1CA
Certificate No. (cURus)
E354261
MODE
L-N
L-G
VPR (L-N)
1 500 V
VPR (L-PE)
1 500 V
Voltage type
AC

General data

Barwny
orange
Forma konstrukcyjna
Installation housing; 1TE
Klasa palności wg UL 94
V-0
Optyczny wskaźnik pracy
green = OK; red = arrester is defective - replace
Robocza wysokość nad poziomem morza
≤ 2000 m
segment
Power distribution
Stopień ochrony
IP20 in installed state
Wykonanie
Surge protection

Rated data IEC / EN

Antal poler
1
Avledningsström Imax. (8/20 µs) ledare-PE
50 kA
Avledningsström In (8/20 µs) ledare-PE
20 kA
Blixttestström Iimp(10/350 µs) (L-PE)
10 kA
Energikoordinater (≤10 m)
Type I
Type II
Type III
Frekvensområde, max.
60 Hz
Frekvensområde, min.
50 Hz
Högsta normalspänning, Uc (AC)
480 V
Integrerad försäkring
No
Kravklass enligt EN 61643-11
T1
T2
Kravklass enligt IEC 61643-11
Type I
Type II
Läckström vid Un
0,6 mA
Märkspänning (AC)
400 V
Normer
IEC61643-11, EN61643-11
UL 1449
Signalkontakt
No
Skyddsnivå Up vid IN (L/N-PE)
≤ 1.5 kV
Spänningstyp
AC
Svarstid/reservtid
≤ 25 ns
Säkringsskydd
No Fuse neccessary ≤315 A gG

Connection data

Вид соединения
Plug-in connection
Wire cross-section, solid, min.
1,5 mm²
Wire cross-section, solid, max.
35 mm²
Wire connection cross section, finely stranded, min.
1,5 mm²
Wire connection cross section, finely stranded, max.
25 mm²

Electrical data

Rodzaj napięcia
AC

General data

Liczba biegunów
1
Вид защиты
IP20 in installed state
Colour
orange

Guarantee

Czasokres
5 years

Product images

Classifications

ETIM 8.0
EC001457
ETIM 9.0
EC001457
ETIM 10.0
EC001457
ECLASS 14.0
27-17-12-04
ECLASS 15.0
27-17-12-04
