MPS 7S/03 S F2 TN B B

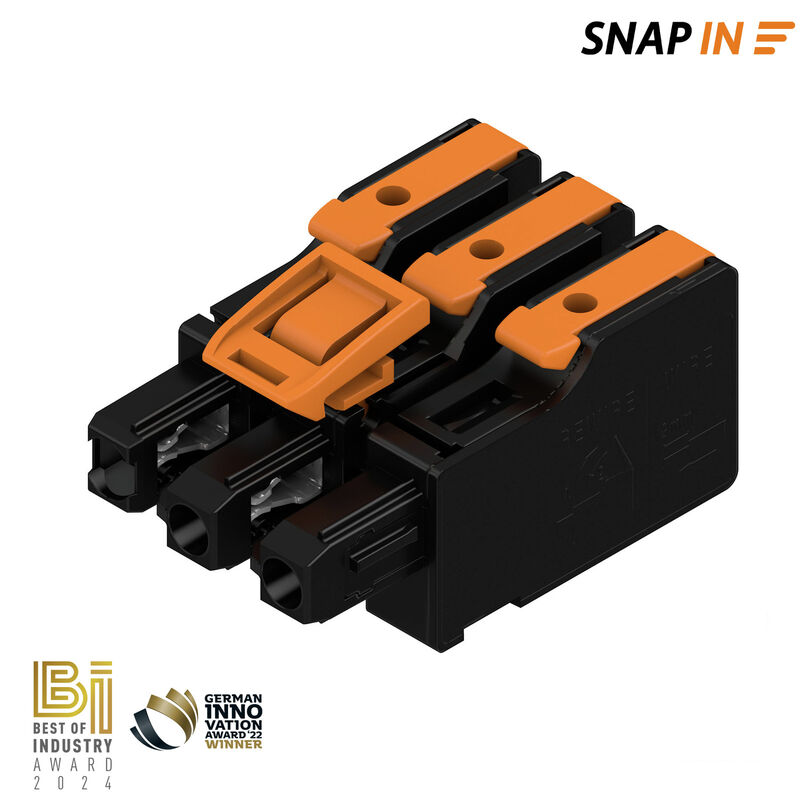

Product image
MPS 7S/03 S F2 TN B B

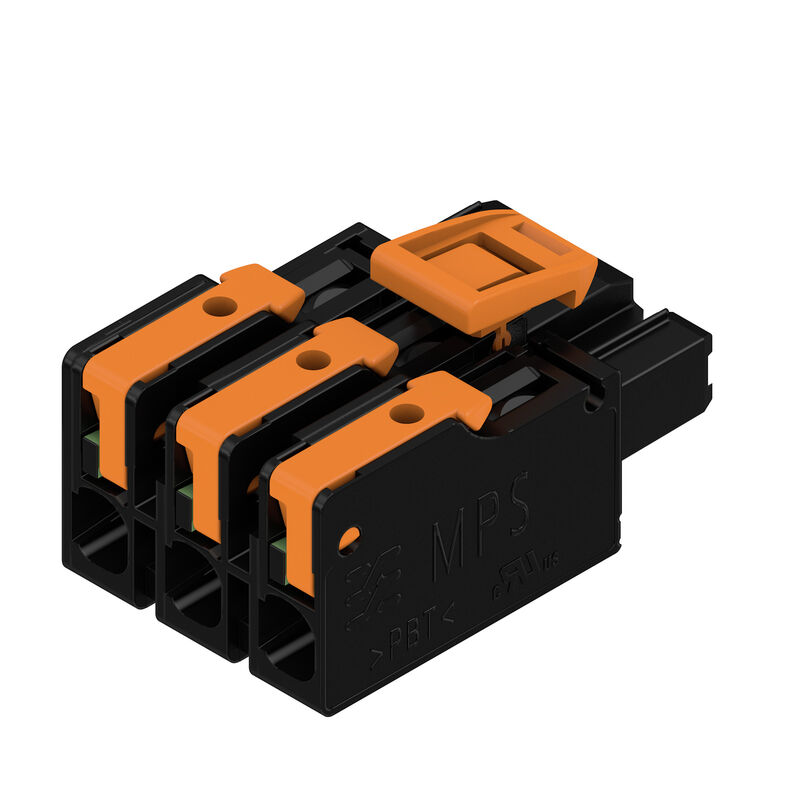

제품 이미지
MPS 7S/03 S F2 TN B B
Dimensional drawing
MPS 7S/03 S F2 TN B B
감소 곡선
MPS 7S/03 S F2 TN B B
감소 곡선
MPS 7S/03 S F2 TN B B
제품 장점
Acoustic and visual feedback
MPS 7S/03 S F2 TN B B
제품 장점
MPS 7S/03 S F2 TN B B
제품 장점
Easy one-handed use of top-fixation
MPS 7S/03 S F2 TN B B
제품 장점
Fastest connection technology SNAP IN

MPS 7S/03 S F2 TN B B

PCB plug-in connector, female plug, Pitch in mm (P): 7.50 mm, Number of poles: 3, Box

항목 번호 8000078354
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
상대품 3 관련 제품 7
Homologaciones General ordering data Dimensions and weights Temperatures Environmental Product Compliance System Parameters Material data Conductors suitable for connection Rated data acc. to IEC UL 1059에 따른 정격 데이터 Important note 분류

Homologaciones

인증
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

General ordering data

버전
PCB plug-in connector, female plug, Pitch in mm (P): 7.50 mm, Number of poles: 3, Box
주문 번호
8000078354
유형
MPS 7S/03 S F2 TN B B
GTIN(EAN)
4064675622123
수량
84 items
제품 데이터
IEC: 1000 V / 34.6 A / 0.5 - 4 mm²
UL: 600 V / 18.5 A / AWG 20 - AWG 12
패키징
박스

Dimensions and weights

깊이
34.95 mm
깊이 (인치)
1.376 inch
높이
17.5 mm
높이 (인치)
0.689 inch
너비
20.8 mm
폭 (인치)
0.819 inch
순중량
9.858 g

Temperatures

주변 온도
-50 °C…125 °C

Environmental Product Compliance

RoHS 준수 상태
Compliant without exemption
REACH SVHC
0.1 wt% 이상의 SVHC 없음

System Parameters

제품군
OMNIMATE 4.0
결선 유형
Полевое соединение
와이어 결선 방식
레버를 이용해 SNAP IN
피치(mm)(P)
7.5 mm
피치(인치)(P)
0.295 "
도체 아웃렛 방향
180°
극 수
3
L1(mm)
15 mm
L1(인치)
0.591 "
행 수
1
핀 시리즈 수량
1
DIN VDE 57 106에 따른 터치 안전 보호
손가락 터치 안전
DIN VDE 0470에 따른 터치 안전 보호
IP 20
IP20
탈피 길이
9 mm
탈피 길이 허용치
  • 최소:
    8 mm
  • 최대:
    10 mm
플러그 주기
25
플러깅 힘/폴, 최대
9 N
당기는 힘 / 폴, 최대
8 N

Material data

절연재
PBT GF
컬러 코드
검정
작동 요소의 색상
주황색
컬러 차트(유사)
RAL 9011과 유사
절연재 그룹
I
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 600
UL 94 가연성 등급
V-0
접점 재질
구리 합금
접점 표면
주석 도금
보관 온도, 최소
-25 °C
보관 온도, 최대
55 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
125 °C

Conductors suitable for connection

클램프 범위, 최소
0.34 mm²
클램프 범위, 최대
4 mm²
결선 단면규격 AWG, 최소
AWG 20
결선 단면규격 AWG, 최대
AWG 12
단선, 최소 H05(07) V-U
0.5 mm²
단선, 최대 H05(07) V-U
2.5 mm²
연선, 최소 H05(07) V-K
0.5 mm²
연선, 최대 H05(07) V-K
4 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소
0.34 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대
2.5 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소
0.34 mm²
페럴 포함, DIN 46228 pt 1, 최대
2.5 mm²
절연재 외경, 최대
4 mm
클램프형 도체
  • 도체 결선 단면적:
    • 공칭:
      0.34 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9025770000
  • 도체 결선 단면적:
    • 공칭:
      0.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9025870000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9004050000
  • 도체 결선 단면적:
    • 공칭:
      0.75 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9025860000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0542500000
  • 도체 결선 단면적:
    • 공칭:
      1 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9025950000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0282800000
  • 도체 결선 단면적:
    • 공칭:
      1.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      0635100000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0186500000
  • 도체 결선 단면적:
    • 공칭:
      2.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9019160000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9004080000
참조 텍스트
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
34.6 A
정격 전류, 최대 극 수(Tu=20°C)
29.1 A
정격 전류, 극 수(Tu=40°C)
30.7 A
정격 전류, 최대 극 수(Tu=40°C)
25.9 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
1,000 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
1,000 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
630 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
6 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
8 kV
연면거리, 분
11.7 mm
최소간격, 분
9.9 mm

UL 1059에 따른 정격 데이터

협회(cURus)
CURUS
인증 번호(cURus)
E60693
정격 전압(사용 그룹 B / UL 1059)
600 V
정격 전압(사용 그룹 C / UL 1059)
600 V
정격 전압(사용 그룹 D / UL 1059)
600 V
정격 전압(사용 그룹 F / UL 1059)
1,000 V
정격 전류(사용 그룹 B / UL 1059)
18.5 A
정격 전류(사용 그룹 C / UL 1059)
18.5 A
정격 전류(사용 그룹 D / UL 1059)
10 A
정격 전류(사용 그룹 F / UL 1059)
18.5 A
와이어 단면적, AWG, 최소
AWG 20
Průřez vodiče, AWG, max.
AWG 12
Reference to approval values
사양은 최대값, 상세정보 - 승인서 참조

Important note

IPC 준수
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
참고 사항
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
