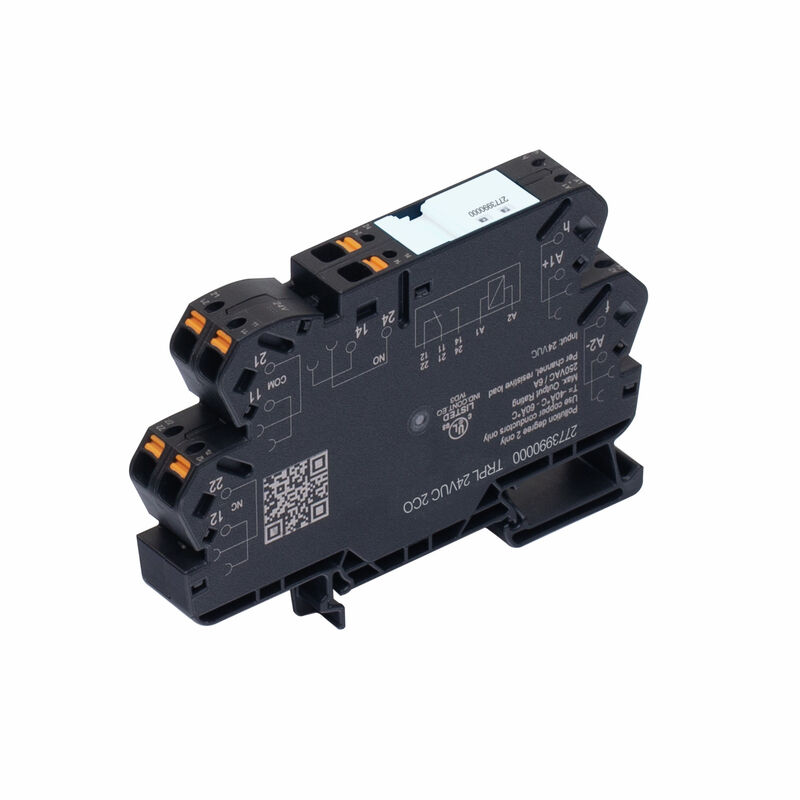

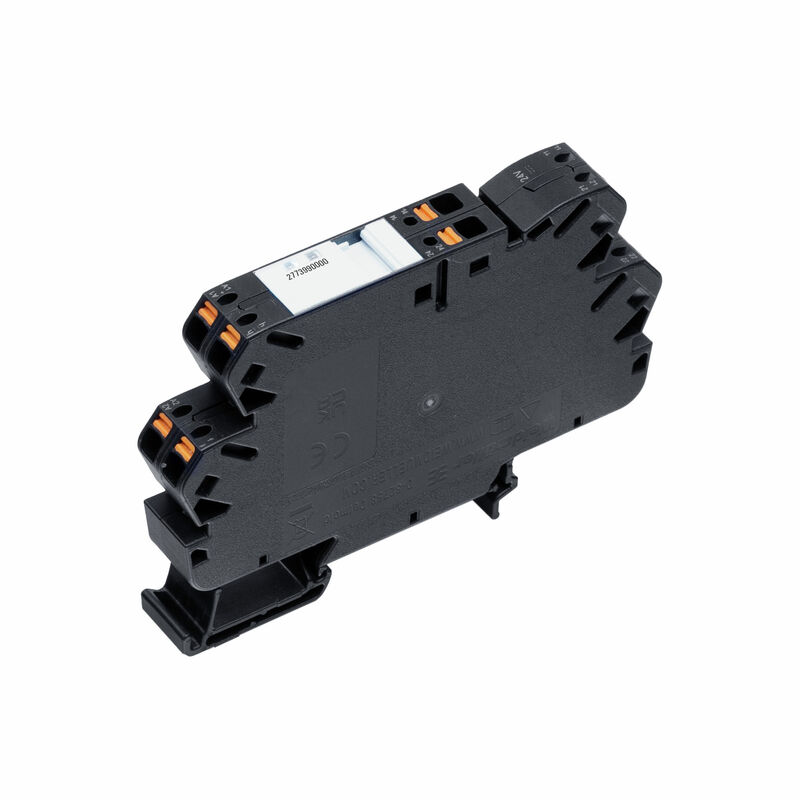

| Wersja | TERMSERIES-compact, Moduł przekaźnikowy, Liczba styków: 2, x 1 styk CO AgNi, Znamionowe napięcie sterowania: 24…230 V UC ±10 %, prąd trwały: 6 A, PUSH IN, Dostępność przycisku testowego: Nie |
| Nr zam. | 2773880000 |
| Typ | TRPL 24-230VUC 2CO |
| GTIN (EAN) | 4064675037651 |
| Ilość | 10 szt. |

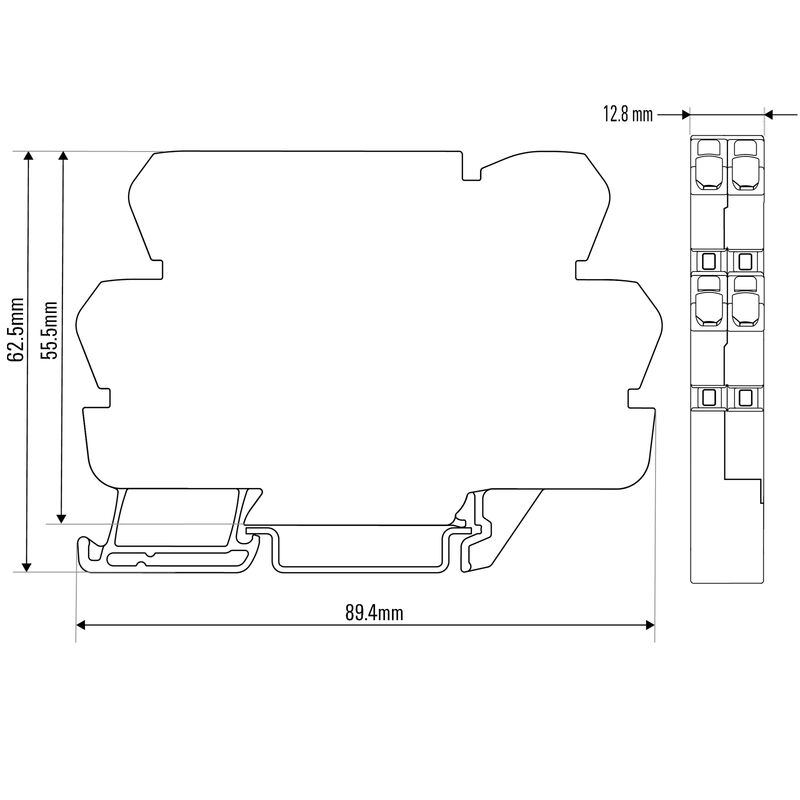

| Głębokość | 62,5 mm |
| Głębokość (cale) | 2,461 inch |
| Wysokość | 89,4 mm |
| Wysokość (cale) | 3,52 inch |
| Szerokość | 12,8 mm |
| Szerokość (cale) | 0,504 inch |
| Masa netto | 53,5 g |
| Temperatura magazynowania | -40 °C...85 °C |
| Temperatura otoczenia | -40 °C…70 °C |
| Temperatura eksploatacyjna | -40 °C...70 °C |
| Wilgotność | 5–85% wilgotności względnej, Tu = 40°C, bez kondensacji |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |
| Przekrój przyłącza AWG, min. | AWG 26 |
| Przekrój przyłącza AWG, maks. | AWG 14 |
| Stopień zanieczyszczenia środowiska | 2 |
| Znamionowe napięcie sterowania | 24…230 V UC ±10 % |
| Prąd znamionowy AC |
19.3 mA @ 24 V AC
2.5 mA @ 230 V AC |
| Prąd znamionowy DC |
9.6mA @ 24 V DC
1.1 mA @ 230 V DC |
| moc znamionowa |
230 mW @ 24 V DC
253 mVA @ 230V DC |
| Rezystancja cewki | 3388 Ω ± 10 % |
| Wskazanie statusu | Zielona dioda LED |
| uk?ad ochronny | Prostownik |
| znamionowe napięcie załączające | 250 V AC |
| max. częstotliwość załączania przy obciążeniu znamionowym | 0,1 Hz |
| Napięcie łączeniowe AC, max. | 250 V |
| Napięcie łączeniowe DC, max. | 250 V |
| min. moc włączalna |
1 mA @ 24 V
10 mA @ 12 V 100 mA @ 5 V |
| Początkowy prąd rozruchowy | 20 A / 20 ms |
| Obciążalność przy napięciu przemiennym (obciążenie rezystancyjne), maks. | 1500 VA |
| Obciążalność przy napięciu stałym (obciążenie rezystancyjne), maks. | 144W @ 24 V |

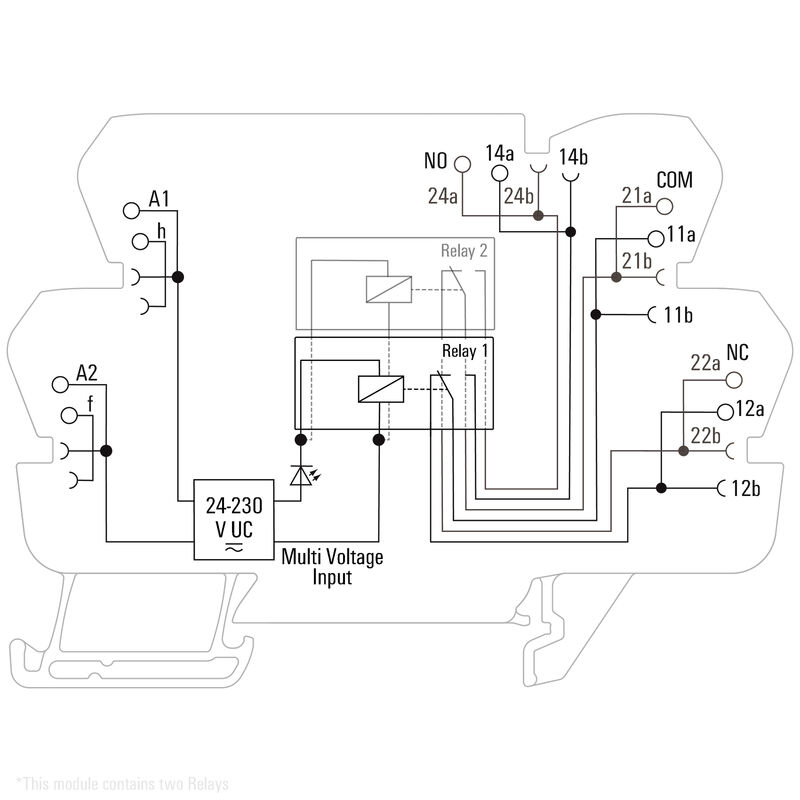

| Typ zestyku | 2 x 1 styk CO (AgNi) |
| Żywotność mechaniczna | 5 x 106 połączeń |
| Robocza wysokość nad poziomem morza |
≤ 2000 m
nad poziomem morza |
| Szyna | TS 35 |
| Dostępność przycisku testowego | Nie |
| Mechaniczny wskaźnik położenia przełącznika | Nie |
| Barwny | czarny |
| Stopień zanieczyszczenia | 2 |
| Kategoria przepięciowa | III |
| odstęp izolacyjny powierzchniowy i powietrzny strona sterowania - strona obciążenia | ≥ 6 mm |
| wytrzymałość napięciowa strona sterowania - strona obciążenia | 4 kVef / 1 Min. |
| Typ izolacji na wejściu oraz wyjściu | izolacja wzmocniona |
| Wytrzymałość dielektryczna sąsiadujących styków | 4 kVefekt. / 1 min |
| Typ izolacji sąsiednich styków | izolacja wzmocniona |
| Wytrzymałość dielektryczna otwartego styku | 1 kVeff / 1 min |
| wytrzymałość napięciowa względem szyny nośnej | 4 kVef / 1 Min. |
| udarowe napięcie wytrzymywane | 6 kV (1,2/50 µs) |
| Stopień ochrony | IP20 |
| Nr certyfikatu (cULus) | E141197 |
| Metoda wykonywania złącz | PUSH IN |
| Długość usunięcia izolacji przyłącza pomiarowego | 9 mm |
| Zakres zacisków przyłącza pomiarowego | 1,5 mm² |
| Zakres zaciskania, min. | 0,14 mm² |
| Zakres zaciskania, maks. | 2,5 mm² |
| przekrój przyłącza przewodu AWG, min. | AWG 26 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 14 |
| Przekrój przyłącza przewodu, jednodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, max. | 1,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowego, min. (AWG) | AWG 26 |
| Przekrój przyłącza przewodu, jednodrutowego, maks. (AWG) | AWG 14 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,35 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, min. (AWG) | AWG 26 |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. (AWG) | AWG 14 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,14 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 1,5 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min. | 0,5 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks. | 1,5 mm² |
| Wielkość ostrza | 0,6 x 3,5 mm |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | |
| Dane projektowe | |
| Katalogi |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Dopuszczenia |   |
| UL File Number Search | |
| Nr certyfikatu (cULus) | E141197 |
-
-
