속성
버전 | OMNIMATE 데이터 - USB 잭, PCB 플러그인 커넥터, USB 2.0, 타입 A, 480 Mbps, THT 용접 결선, 90°, 플러그 주기: ≥ 1500, 피치(mm)(P): 2.00, 극 수: 4, PBT, 30...80 µ" Ni / ≥ 30 µ" Au , 트레이 (수작업 조립) |
주문 번호 | 2563710000 |
유형 | USB2.0A T1H 2.5N4 TY BK |
GTIN(EAN) | 4050118572322 |
수량 | 100 items |
패키징 | 트레이 (수작업 조립) |
깊이 | 14 mm |
깊이 (인치) | 0.551 inch |
높이 | 9.74 mm |
높이 (인치) | 0.383 inch |
가장 낮은 버전의 높이 | 6.9 mm |
너비 | 14.5 mm |
폭 (인치) | 0.571 inch |
순중량 | 0.001 g |
RoHS 준수 상태 | 준수 |
REACH SVHC | No SVHC above 0.1 wt% |
LED | 아니요 |
PCB에 장착 | THT 용접 결선 |
결선 유형 | 소켓 |
극 수 | 4 |
당기는 힘 / 폴, 최소 | 10 N |
보호 등급 | IP20 |
성능 카테고리 | 480 Mbps |
솔더 핀 길이(l) | 2.84 mm |
솔더링 프로세스 |
수작업 솔더링
웨이브 솔더링 |
솔더핀 위치의 공차 | ± 0.1 mm |
솔더핀 크기 | 8각형 |
실드 탭 | 없음 |
외향 엘보 | 90° |
전송 속도 | 480 Mbps |
제품군 | OMNIMATE 데이터 - USB 잭 |
차폐 | Yes |
차폐 재질 | 황동 |
차폐 표면 | 니켈 도금 |
폴당 용접 핀 수 | 1 |
플러그 주기 | ≥ 1500 |
플러깅 힘/폴, 최대 | 35 N |
피치(mm)(P) | 2 mm |
피치(인치)(P) | 0.079 " |
절연 강도 | ≥ 1000 MΩ |
절연 강도, 접점/접점 | 500 V AC |
정격 전류 | 1.5 A(@ 250 V AC) |
정격 전압 | 30 V |
절연재 | PBT |
컬러 코드 | 검정 |
컬러 차트(유사) | RAL 9011과 유사 |
절연재 그룹 | II |
CTI(Comparative Tracking Index, 비교 추적 지수) | ≥ 500 |
절연 강도 | ≥ 1000 MΩ |
UL 94 가연성 등급 | V-0 |
접점 기본 재질 | 인 청동 |
접점 재질 | 구리 합금 |
접점 표면 | 금 도금 니켈 |
플러그 접점의 레이어 구조 | 30...80 µ" Ni / ≥ 30 µ" Au |
보관 온도, 최소 | -20 °C |
보관 온도, 최대 | 60 °C |
작동 온도, 최소 | -40 °C |
작동 온도, 최대 | 85 °C |
패키징 | 트레이 (수작업 조립) |
VPE 길이 | 250 mm |
VPE 폭 | 199 mm |
VPE 높이 | 19 mm |

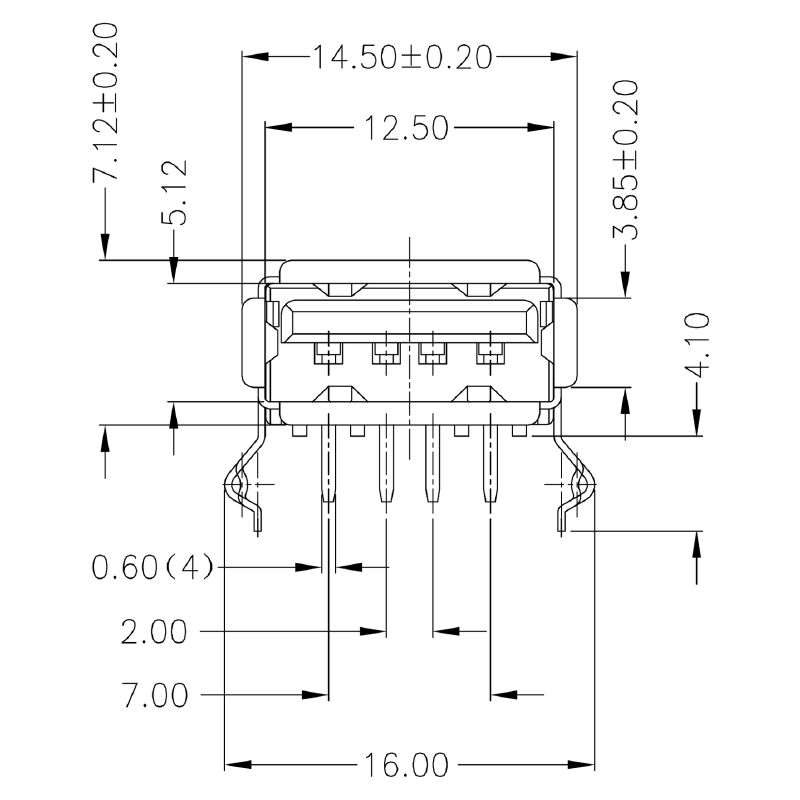

엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212100) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2563710000) |
제품 변경 통지 |
[20211223 USB 2.0A – Änderung Schirmblech](https://mdcop.weidmueller.com/mediadelivery/asset/900_249821)
[20211223 USB 2.0A – Change of shielding design](https://mdcop.weidmueller.com/mediadelivery/asset/900_249822) |
카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC002637 |
ETIM 7.0 | EC002637 |
ETIM 8.0 | EC002637 |
ETIM 9.0 | EC002637 |
ECLASS 9.0 | 27-44-04-02 |
ECLASS 9.1 | 27-44-04-02 |
ECLASS 10.0 | 27-44-04-02 |
ECLASS 11.0 | 27-46-02-01 |
ECLASS 12.0 | 27-46-02-01 |
ECLASS 13.0 | 27-46-02-01 |
ECLASS 14.0 | 27-46-02-01 |
ROHS | 준수 |
