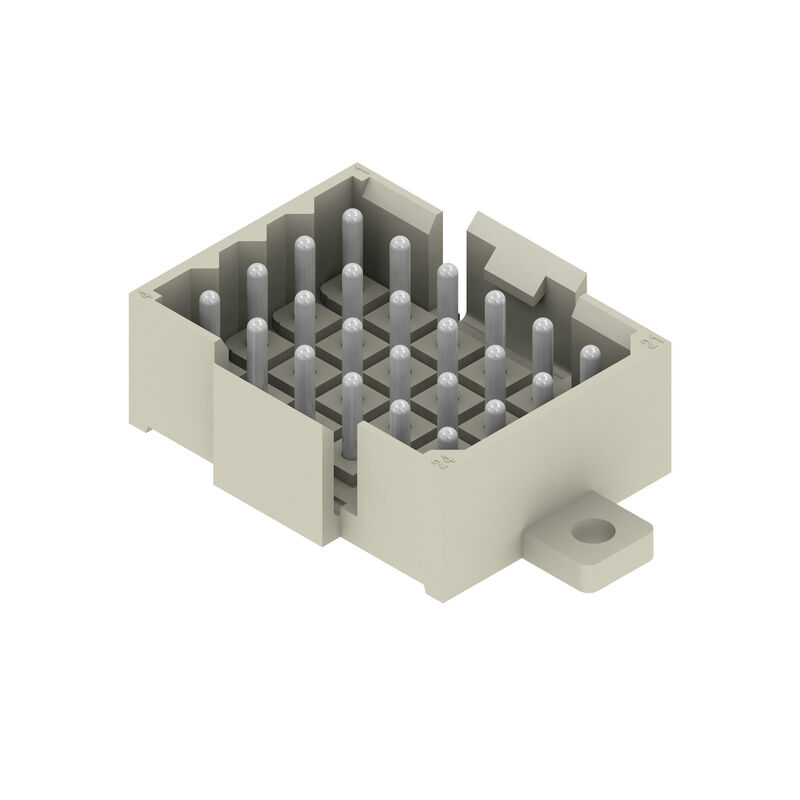

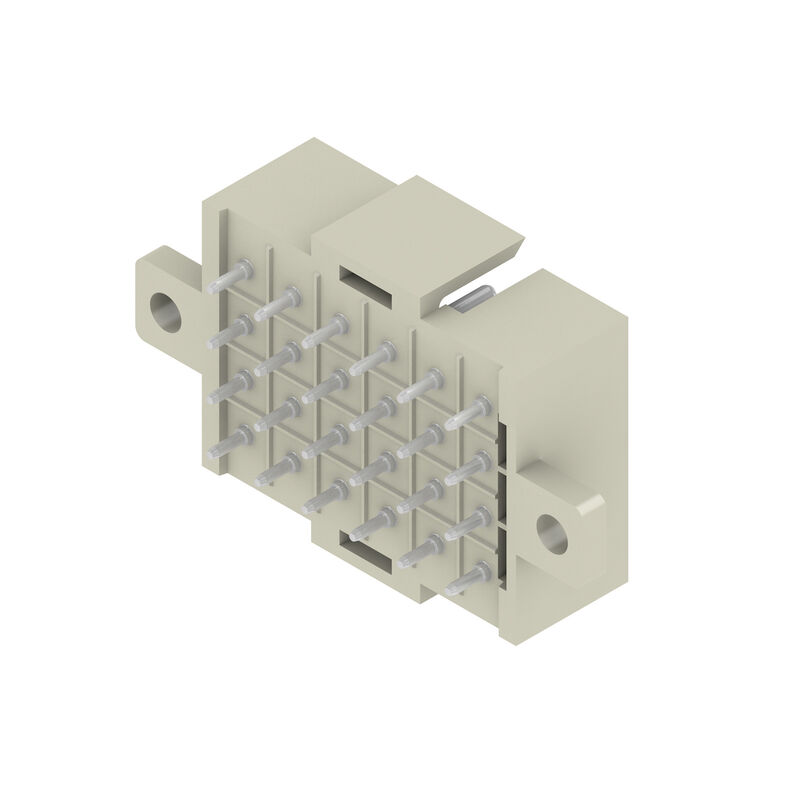

RSV1,6 LSF24 GR 3,2 SN
Złącze wtykowe do druku, Listwa męska, kołnierz, Połączenie lutowane THR, 5.00 mm, Liczba biegunów: 24, 180°, Długo&,347;&,263; pinu do lutowania (l): 3.2 mm, cynowana, piaskowy szary, skrzynia
Nr. produktu
1445900000
Właściwości
| Wykonanie | Złącze wtykowe do druku, Listwa męska, kołnierz, Połączenie lutowane THR, 5.00 mm, Liczba biegunów: 24, 180°, Długo&,347;&,263; pinu do lutowania (l): 3.2 mm, cynowana, piaskowy szary, skrzynia |
| Nr zam. | 1445900000 |
| Typ | RSV1,6 LSF24 GR 3,2 SN |
| GTIN (EAN) | 4008190175382 |
| Ilość | 20 szt. |
| parametry produktu |
IEC: 500 V / 14 A UL: 300 V / 10 A |
| opakowanie | skrzynia |
| Głębokość | 32,6 mm |
| Głębokość (cale) | 1,283 inch |
| Wysokość | 11,8 mm |
| Wysokość (cale) | 0,465 inch |
| Najmniejsza wysokość montażu | 11,8 mm |
| Szerokość | 28,8 mm |
| Szerokość (cale) | 1,134 inch |
| Masa netto | 10,95 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 68d3d3f5-e017-411e-997f-7ad2b75c9062 |
| Rodzina produktów | OMNIMATE Signal - seria RSV |
| Rodzaj przyłącza | Przyłącze dla obwodu drukowanego |
| montaż na płytce drukowanej | Połączenie lutowane THR |
| Raster w mm (P) | 5 mm |
| Raster w calach(P) | 0,197 " |
| kąt odejścia | 180° |
| Liczba biegunów | 24 |
| liczba kołków lutowanych na biegun | 1 |
| Długość pinu do lutowania (l) | 3,2 mm |
| Wymiary kołka lutowniczego | d = 0,97 mm |
| ?rednica otworu monta?owego (D) | 1,3 mm |
| Tolerancja ?rednicy otworu monta?owego (D) | + 0,1 mm |
| L1 in mm | 25 mm |
| L1 w calach | 0,984 " |
| Liczba rzędów | 4 |
| liczba rzędów z biegunami | 4 |
| zabezpieczenie przed dotykiem wg DIN VDE 57 106 | zabezpieczony przed dotknięciem palcami w stanie wetkniętym |
| zabezpieczenie przed dotykiem wg DIN VDE 0470 | IP 20 w stanie wetkniętym |
| element kodowany | Tak |
| Siła wtykania/biegun, maks. | 9 N |
| Siła ciągnięcia / biegun, maks. | 18 N |
| Materiał izolacyjny | PA 66/6 |
| Barwny | piaskowy szary |
| Tabela kolorów (podobny) | RAL 7032 |
| grupa materiałów izolacyjnych | I |
| Porównywalny wskaźnik śledzenia (CTI) | ≥ 600 |
| Klasa palności wg UL 94 | V-0 |
| Materiał styków | Stop Cu |
| Powierzchnia styku | cynowana |
| Temperatura magazynowania, min. | -40 °C |
| Temperatura magazynowania, max. | 70 °C |
| Temperatura pracy, min. | -50 °C |
| Temperatura pracy, max. | 100 °C |
| Zakres temperatur montaż, min. | -25 °C |
| Zakres temperatur montaż, max. | 100 °C |
| przetestowane zgodnie z normą |
IEC 60664-1
IEC 61984 |
| Prąd znamionowy, min. liczba biegunów (Tu=20°C) | 14 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=20°C) | 10 A |
| Prąd znamionowy, min. liczba biegunów (Tu=40°C) | 12 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=40°C) | 8,5 A |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 500 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 320 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 250 V |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 2,5 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 2,5 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 4 kV |
| odporność na zwarcia | 3 x 1s z 120 A |
| Instytut (CSA) | CSA |
| Nr certyfikatu (CSA) | 53975-13 |
| Napięcie znamionowe (grupa użytkowa C / CSA) | 300 V |
| Prąd znamionowy (grupa użytkowa C / CSA) | 13 A |
| Odniesienie do wartości znamionowych | W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat. |
| Instytut (UR) | UR |
| Nr certyfikatu (UR) | E92202 |
| Odniesienie do wartości znamionowych | W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat. |
| opakowanie | skrzynia |
| Długość VPE | 179 mm |
| Szerokość VPE | 109 mm |
| Wysokość VPE | 47 mm |
| Zgodność IPC | Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów. |
| Uwagi |
|
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_204544) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1445900000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1445900000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1445900000&norm=0) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257)
[FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| Dopuszczenia |   |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (UR) | E92202 |
