Свойства
| Версия | Штекерный соединитель печатной платы, Штырьковый соединитель, Соединение THT/THR под пайку, Шаг в мм (P): 7.50 mm, Количество полюсов: 8, 270°, Tube |
| Заказ № | 8000078327 |

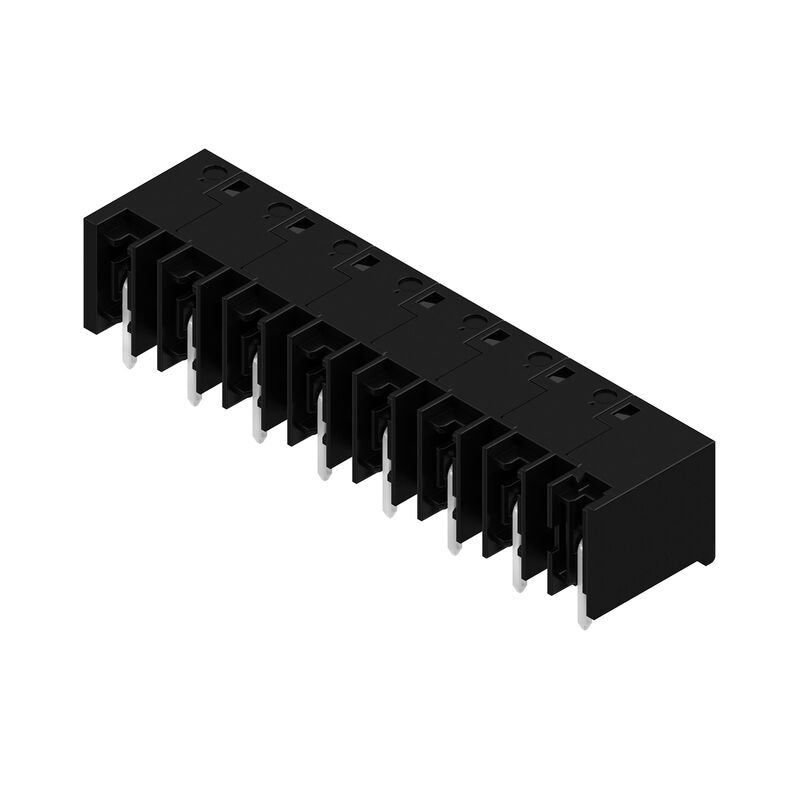

| Тип | MHS 7S/08 W T3 B T |
| GTIN (EAN) | 4064675622543 |
| Кол. | 9 Штука |
| Продуктное отношение |
IEC: 1000 V / 30.4 A UL: 300 V / 18.5 A |
| Упаковка | Tube |
| Глубина | 14 mm |
| Глубина (дюймов) | 0,551 inch |
| Высота | 14,1 mm |
| Высота (в дюймах) | 0,555 inch |
| Высота, мин. | 10,9 mm |
| Ширина | 58,9 mm |
| Ширина (в дюймах) | 2,319 inch |
| Масса нетто | 8,264 g |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Серия изделия | OMNIMATE 4.0 |
| Вид соединения | Соединение с платой |
| Монтаж на печатной плате | Соединение THT/THR под пайку |
| Шаг в мм (P) | 7,5 mm |
| Шаг в дюймах (P) | 0,295 " |
| Угол вывода | 270° |
| Количество полюсов | 8 |
| Количество контактных штырьков на полюс | 1 |
| Длина штифта для припайки (l) | 3,2 mm |
| Размеры выводов под пайку | 1,0 x 1,0 mm |
| Диаметр отверстия припойного ушка (D) | 1,4 mm |
| Допуск на диаметр отверстия припойного ушка (D) | + 0,1 мм |
| Наружный диаметр площадки под пайку | 2,3 mm |
| Диаметр отверстия трафарета | 2,1 mm |
| L1 в мм | 52,5 mm |
| L1 в дюймах | 2,067 " |
| Количество рядов | 1 |
| Количество полюсных рядов | 1 |
| Вид защиты | IP20 |
| Циклы коммутации | ≥ 25 |
| Усилие вставки на полюс, макс. | 9 N |
| Усилие вытягивания на полюс, макс. | 8 N |
| Изоляционный материал | PA 9T |
| Цветовой код | черный |
| Таблица цветов (аналогич.) | RAL 9011 |
| Группа изоляционного материала | I |
| Сравнительный показатель пробоя (CTI) | ≥ 600 |
| Moisture Level (MSL) | 1 |
| Класс пожаростойкости UL 94 | V-0 |
| Основной материал контактов | CuMg |
| Материал контакта | Сплав меди |
| Поверхность контакта | луженые |
| Тип лужения | матовый |
| Температура хранения, мин. | -25 °C |
| Температура хранения, макс. | 55 °C |
| Рабочая температура, мин. | -50 °C |
| Рабочая температура, макс. | 125 °C |
| пройдены испытания по стандарту |
IEC 60664-1
IEC 61984 |
| Номинальный ток, мин. кол-во контактов (Tu = 20 °C) | 30,4 A |
| Номинальный ток, макс. кол-во контактов (Tu = 20 °C) | 26,9 A |
| Номинальный ток, мин. кол-во контактов (Tu = 40 °C) | 27 A |
| Номинальный ток, макс. кол-во контактов (Tu = 40 °C) | 23,9 A |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2 | 1 000 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2 | 500 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3 | 400 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2 | 4 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2 | 6 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3 | 6 kV |
| Институт (cURus) | CURUS |
| Сертификат № (cURus) | E60693 |
| Номинальное напряжение (группа использования B/UL 1059) | 300 V |
| Номинальное напряжение (группа использования C/UL 1059) | 300 V |
| Номинальное напряжение (группа использования D/UL 1059) | 600 V |
| Номинальное напряжение (группа использования F/UL 1059) | 760 V |
| Номинальный ток (группа использования B/UL 1059) | 18,5 A |
| Номинальный ток (группа использования C/UL 1059) | 18,5 A |
| Номинальный ток (группа использования D/UL 1059) | 5 A |
| Номинальный ток (группа использования F/UL 1059) | 18,5 A |
| Ссылка на утвержденные значения | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
| Соответствие IPC | Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу. |
| Примечания |
• Номинальный ток указан для номин. сечения и мин. числа контактов. • P на чертеже – шаг • Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение. • Диаметр монтажной петельки D = 1,4+0,1мм • В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой • Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев |
| Одобрение / сертификат / документ о соответствии |
[CoC_cURus_E60693_MPS_MHS_202207.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_313337)
[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_255653) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8000078327) |
| Каталог | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| Сертификаты |  |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cURus) | E60693 |
