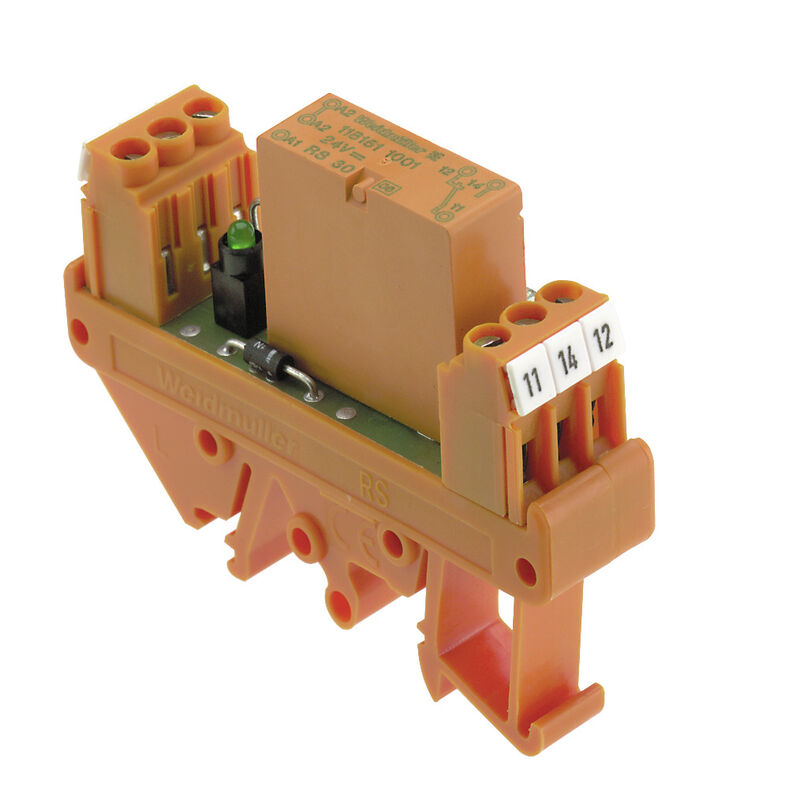

RS 30 24VDC LD LP 1U
Produktillustration
Avbildning liknande

RS 30 24VDC LD LP 1U

RS-SERIE, Relämodul, Antal kontakter: 1, Växlandekontakt AgNi 0,15 tunn förgylld, Märkstyrspänning: 24 V DC ±10 %, Varaktig ström: 6 A, Skruvanslutning, Testknapp finns: Nej

Produkt-ID 1181521001
Ladda ner datablad Nedladdningar av produkter Teknisk support
Använda produkter 46
Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Styrsida Belastningssida Allmänna uppgifter Isolationskoordinater Anslutningsdata Klassificeringar Godkännanden

Allmänna beställningsdata

Utförande
RS-SERIE, Relämodul, Antal kontakter: 1, Växlandekontakt AgNi 0,15 tunn förgylld, Märkstyrspänning: 24 V DC ±10 %, Varaktig ström: 6 A, Skruvanslutning, Testknapp finns: Nej
Art.nr.
1181521001
Typ
RS 30 24VDC LD LP 1U
GTIN (EAN)
4032248046119
Förp.
10  items
Leveransstatus
Avanmäld
Tillgänglig till
31.08.2023
Alternativ produkt
[2773890000](~/p/2773890000)

Mått och vikter

Djup
56  mm
Byggdjup (tum)
2,205  inch
Höjd
70  mm
Bygghöjd (tum)
2,756  inch
Bredd
16  mm
Byggbredd (tum)
0,63  inch
Nettovikt
34,24  g

Temperaturer

Lagertemperatur
-40 °C...60 °C
Drifttemperatur
-25 °C...40 °C
Fuktighet
40 °C/93 % rel. fuktighet, ingen kondens

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
7a
REACH SVHC
Lead 7439-92-1
SCIP
7b5ffb72-271d-4c73-8b09-bd0aaee3697a

Styrsida

Märkstyrspänning
24 V DC ±10 %
Märkström DC
10 mA
Märkeffekt
0,45 W
Statusindikering
röd LED
Skyddskoppling
Frihjulsdiod
Skydd mot polförväxling

Belastningssida

Märkkopplingsspänning
250 V AC
max. Kopplingsfrekvens vid märklast
0,1  Hz
Brytspänning AC, max.
250  V
min. Bryteffekt
250 mW
Inkopplingsströmmen
8 A
AC-brytförmåga (ohmsk), max.
2000 VA
Inkopplingsfördröjning
≤ 8 ms
Frånslagsfördröjning
≤ 7 ms
Kontakttyp
1 Växlandekontakt (AgNi 0,15 tunn förgylld)
Elektrisk livslängd DC-spole
> 5*105 kopplingar
Mekanisk livslängd
20 x 106 kopplingscykler

Allmänna uppgifter

Utförande
lött relä
Skena
TS 32
TS 35
Testknapp finns
Nej
Mekanisk indikator för brytarläge
Nej
Färgkod
orange

Isolationskoordinater

Märkspänning
250  V
Nedsmutsningsgrad
2
Överspänningskategori
III
Kryp- och luftsträcka ingång – utgång
> 3 mm
Stöthållspänning
4 kV
Skyddsklass
IP20

Anslutningsdata

Ledaranslutningsteknik
Skruvanslutning
Avisoleringslängd nominellt
8  mm
Anslutningsområde, märkarea
2,5  mm²
Anslutningsområde, min.
0,5  mm²
Anslutningsområde, max.
4  mm²

Klassificeringar

ETIM 6.0
EC001437
ETIM 7.0
EC001437
ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 9.0
27-37-16-01
ECLASS 9.1
27-37-16-01
ECLASS 10.0
27-37-16-01
ECLASS 11.0
27-37-16-01
ECLASS 12.0
27-37-16-01
ECLASS 13.0
27-37-16-01
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
