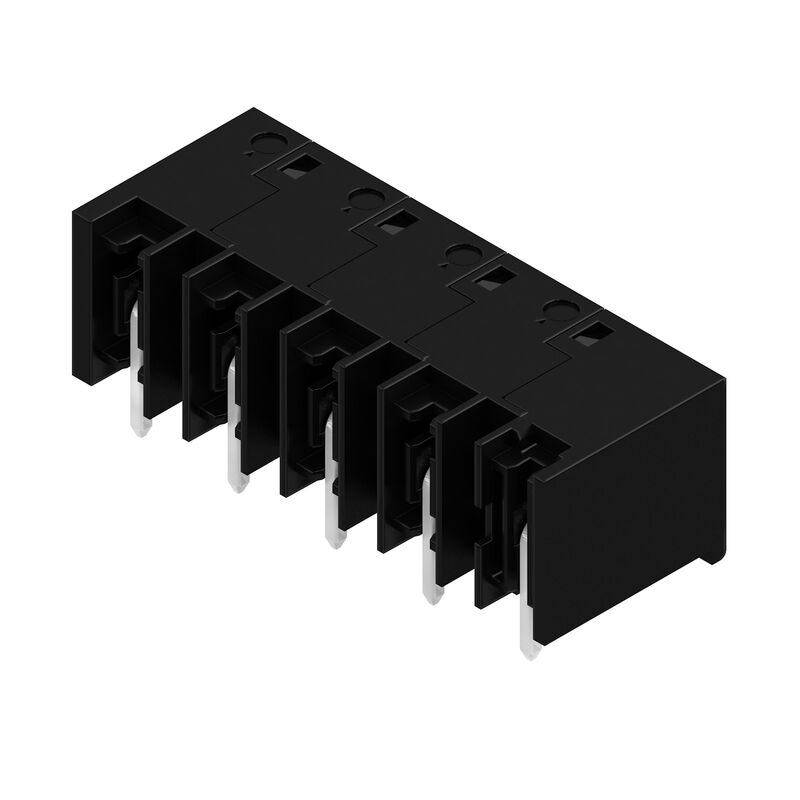

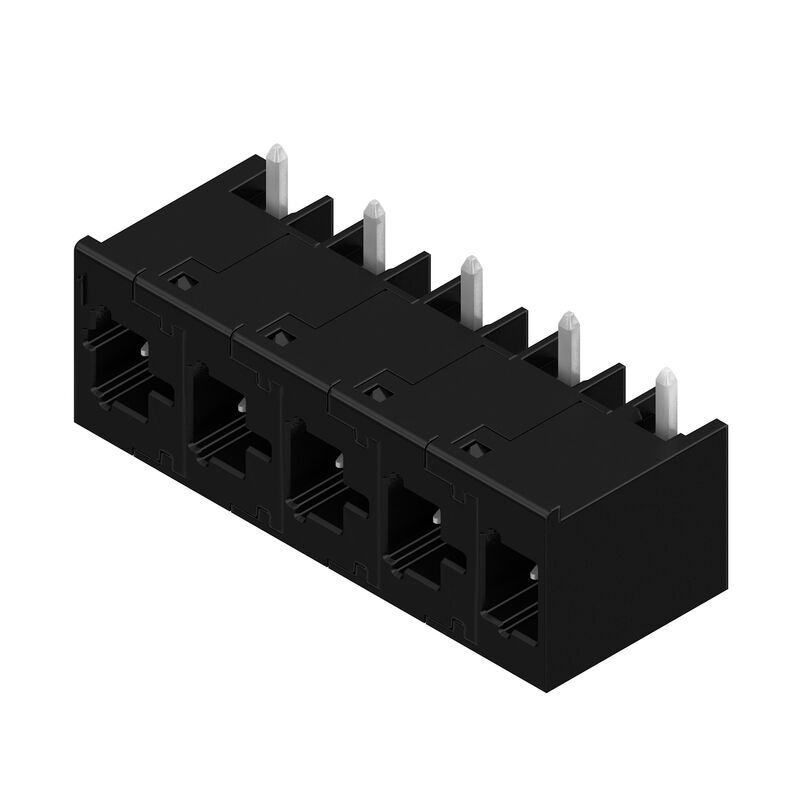

MHS 7S/05 W T3 B T
제품 이미지
MHS 7S/05 W T3 B T
제품 이미지
MHS 7S/05 W T3 B T
MHS 7S/05 W T3 B T
MHS 7S/05 W T3 B T

MHS 7S/05 W T3 B T

PCB 플러그인 커넥터, 수형 헤더, THT/THR 용접 결선, 피치(mm)(P): 7.50 mm, 극 수: 5, 270°, Tube

항목 번호 8000078324
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
대상 상대품: 2 관련 제품 7
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 시스템 사양 자재 데이터 IEC 정격데이터 UL 1059에 따른 정격 데이터 중요 참고 사항 분류

승인

Schválení
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

일반 주문 데이터

버전
PCB 플러그인 커넥터, 수형 헤더, THT/THR 용접 결선, 피치(mm)(P): 7.50 mm, 극 수: 5, 270°, Tube
주문 번호
8000078324
유형
MHS 7S/05 W T3 B T
GTIN (EAN)
4064675622802
Qté.
15 items
제품 데이터
IEC: 1000 V / 30.4 A
UL: 300 V / 18.5 A
패키징
Tube

치수 및 중량

깊이
14 mm
Byggdjup (tum)
0.551 inch
높이
14.1 mm
높이 (인치)
0.555 inch
가장 낮은 버전의 높이
10.9 mm
너비
36.4 mm
폭 (인치)
1.433 inch
Poids net
8.054 g

온도

Okolní teplota
-50 °C…125 °C

환경 제품 규정 준수

RoHS Compliance Status
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

시스템 사양

제품군
OMNIMATE 4.0
결선 유형
보드 결선
Montage sur le circuit imprimé
THT/THR 용접 결선
Pas en mm (P)
7.5 mm
Pas en pouces (P)
0.295 "
Angle de sortie
270°
극 수
5
폴당 용접 핀 수
1
솔더 핀 길이(l)
3.2 mm
솔더핀 크기
1.0 x 1.0 mm
Diamètre du trou d'implantation (D)
1.4 mm
솔더 구멍 직경 공차(D)
+ 0,1 mm
L1(mm)
30 mm
L1(인치)
1.181 "
행 수
1
핀 시리즈 수량
1
보호 등급
IP20
플러그 주기
≥ 25
플러깅 힘/폴, 최대
9 N
당기는 힘 / 폴, 최대
8 N

자재 데이터

Materiales aislantes
PA 9T
Color
검정
Colour chart (similar)
RAL 9011과 유사
Insulating material group
I
Indice de Poursuite Comparatif (CTI)
≥ 600
Moisture Level (MSL)
1
UL 94 가연성 등급
V-0
Contact base material
CuMg
Material de contacto
구리 합금
Surface du contact
주석 도금
납땜 유형
매트
보관 온도, 최소
-25 °C
보관 온도, 최대
55 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
125 °C

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
30.4 A
Corriente nominal, número de polos máx. (Tu=20 °C)
26.9 A
Rated current, min. number of poles (Tu=40°C)
27 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
23.9 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
1,000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
500 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
400 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
6 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
6 kV

UL 1059에 따른 정격 데이터

협회(cURus)
CURUS
인증 번호(cURus)
E60693
정격 전압(사용 그룹 B / UL 1059)
300 V
정격 전압(사용 그룹 C / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
600 V
정격 전압(사용 그룹 F / UL 1059)
760 V
Courant nominal (groupe d'utilisation B / UL 1059)
18.5 A
정격 전류(사용 그룹 C / UL 1059)
18.5 A
Courant nominal (groupe d'utilisation D / UL 1059)
5 A
정격 전류(사용 그룹 F / UL 1059)
18.5 A
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조

중요 참고 사항

IPC-Konformität
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Notes
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • 솔더 구멍 D의 직경 = 1.4+0.1mm
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
