SAIE-M12B-5-2.0V-HW-PG9
SAIE-M12B-5-2.0V-HW-PG9
Схема соединений
SAIE-M12B-5-2.0V-HW-PG9
Схема контактов
Female
SAIE-M12B-5-2.0V-HW-PG9

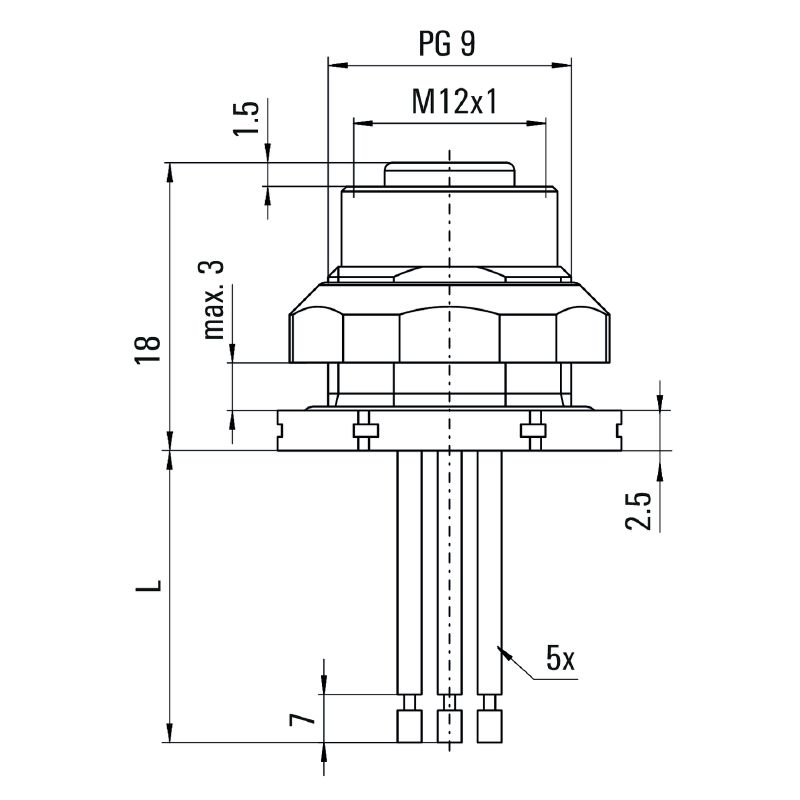

Габаритный чертеж
SAIE-M12B-5-2.0V-HW-PG9

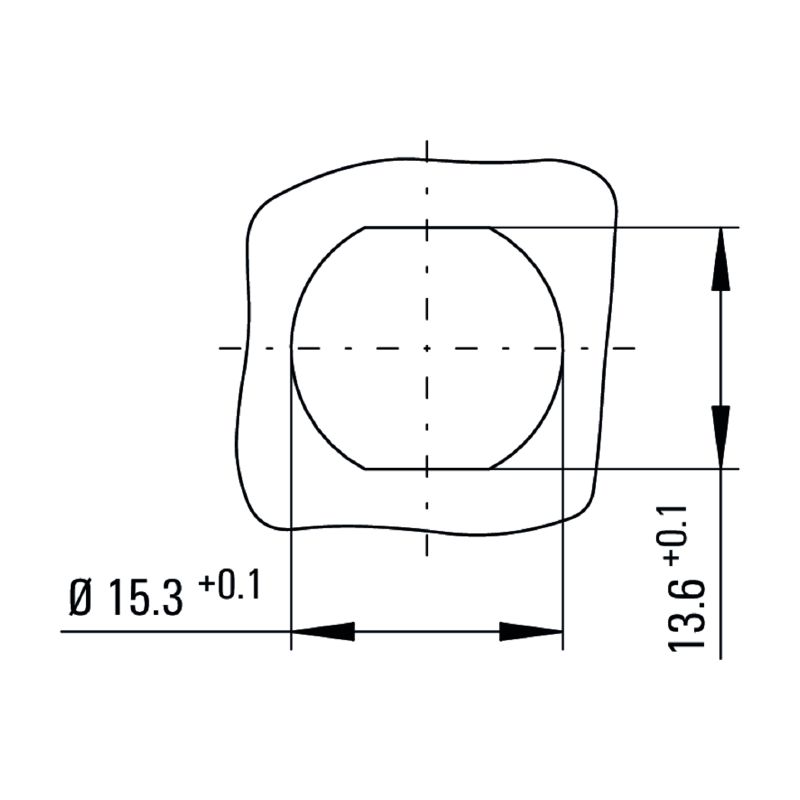

Габаритный чертеж
SAIE-M12B-5-2.0V-HW-PG9

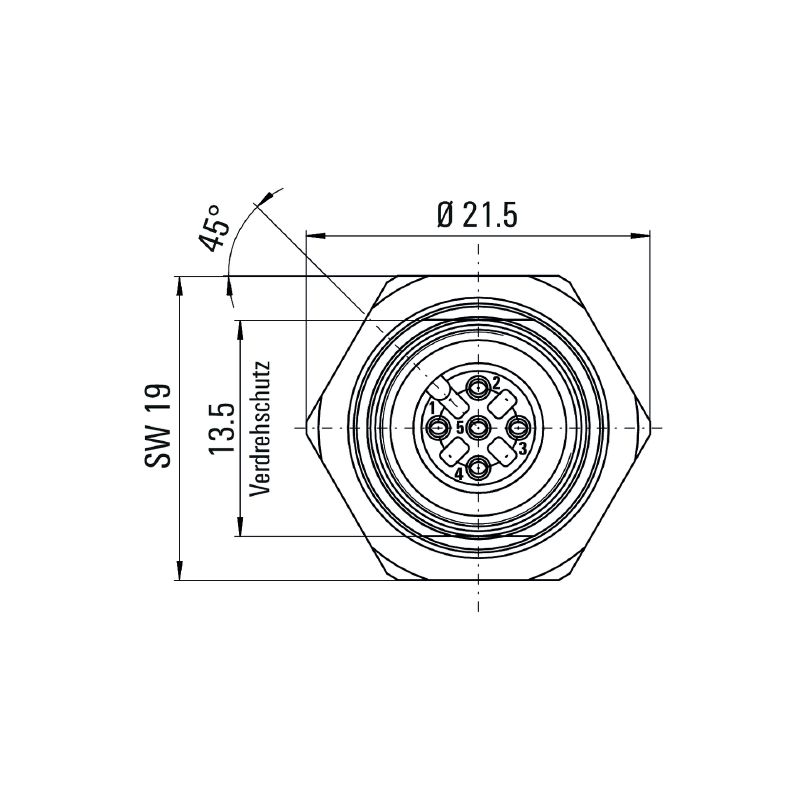

Детальный чертеж

SAIE-M12B-5-2.0V-HW-PG9

Встраиваемый штекер, M12, Гнездо, прямое, Монтажная резьба: PG 9, Количество полюсов: 5, Длина жилы / кабеля: 2 m, Монтаж на заднюю панель

№ продукта 1233320000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 4
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Технические характеристики кабеля Технические данные, настраиваемые вставные разъемы Стандарты Общие данные Классификации

Сертификаты

Сертификаты
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E307231

Основные данные для заказа

Версия
Встраиваемый штекер, M12, Гнездо, прямое, Монтажная резьба: PG 9, Количество полюсов: 5, Длина жилы / кабеля: 2 m, Монтаж на заднюю панель
Заказ №
1233320000
Тип
SAIE-M12B-5-2.0V-HW-PG9
GTIN (EAN)
4050118016765
Кол.
1  Штука

Размеры и массы

Масса нетто
76  g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Технические характеристики кабеля

Длина жилы / кабеля
2  m
Количество контактов
5
Материал оболочки
ПВХ
Поперечное сечение жилы
0,34  mm²
Функция PE
Нет
Цветовая кодировка
коричневый
белый
синий
черный
серый

Технические данные, настраиваемые вставные разъемы

Вид защиты
IP67
когда ввинчен
Диапазон температур корпуса
-30…+90 °C
Кодировка
A-кодировка
Количество полюсов
5
Номинальное напряжение
60  V
Номинальный ток
4  A
Основной материал корпуса
Цинковое литье под давлением
Поверхность контакта
позолоченный
Степень загрязнения
3

Стандарты

Вилочный разъем, стандарт
IEC 61076-2-101

Общие данные

Вид защиты
IP67
когда ввинчен
Вид монтажа
Монтаж на заднюю панель
Диапазон температур корпуса
-30…+90 °C
Длина жилы / кабеля
2  m
Кодировка
A-кодировка
Количество полюсов
5
Материал оболочки
ПВХ
Монтажная резьба
PG 9
Наружный диаметр провода
1.5 - 1.7mm
Наружный диаметр провода, макс.
1,7  mm
Наружный диаметр провода, мин.
1,5  mm
Номинальное напряжение
60  V
Номинальный ток
4  A
Основной материал корпуса
Цинковое литье под давлением
Поверхность контакта
позолоченный
Поперечное сечение жилы
0,34  mm²
Размер под ключ
19  mm
Соединение 1
M12
Соединение 2
Flying wires
Соединительная резьба
M12
Степень загрязнения
3

Классификации

ETIM 6.0
EC002635
ETIM 7.0
EC003570
ETIM 8.0
EC003570
ETIM 9.0
EC003570
ETIM 10.0
EC003570
ECLASS 9.0
27-44-01-03
ECLASS 9.1
27-44-01-03
ECLASS 10.0
27-44-01-03
ECLASS 11.0
27-44-01-03
ECLASS 12.0
27-44-01-03
ECLASS 13.0
27-44-01-03
ECLASS 14.0
27-44-01-03
ECLASS 15.0
27-44-01-03
