VPU AC I 0 480/10
VPU AC I 0 480/10
El-symbol
Schematic circuit diagram

VPU AC I 0 480/10

Utbytesavledare, Överspänningsskydd

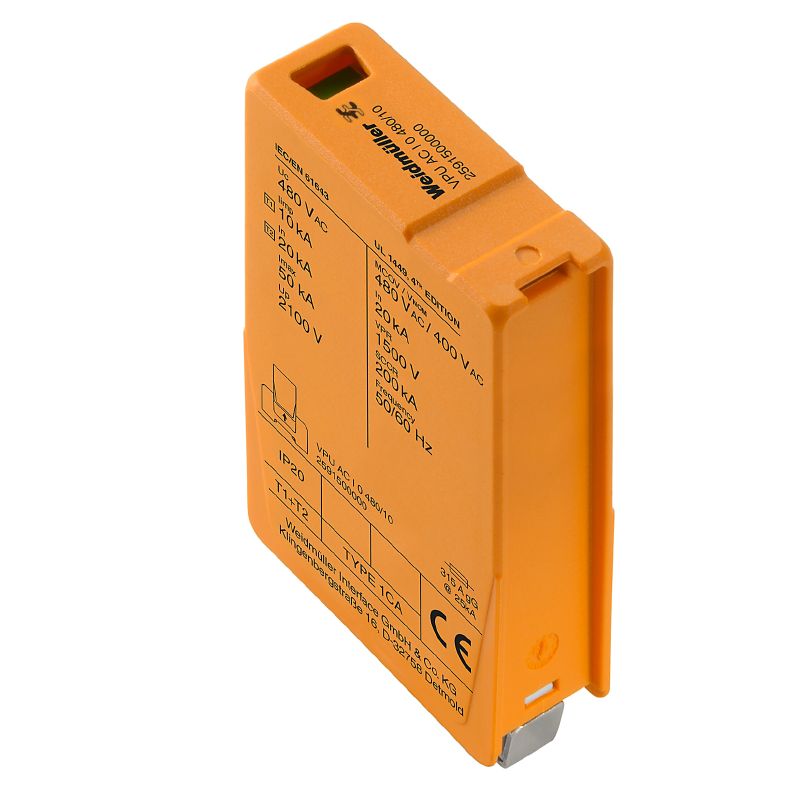

Produkt-ID 2591500000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 3 Använda produkter 13
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Sannolikhet för bortfall Miljööverenstämmelse för produkt Märkdata UL Allmänna data Märkdata IEC/EN Anslutningsdata Elektriska data Allmänna data Garanti Produktillustrationer Klassificeringar

Godkännanden

Approvals
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319263/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E354261

Allmänna beställningsdata

Version
Utbytesavledare, Överspänningsskydd
Order No.
2591500000
Type
VPU AC I 0 480/10
GTIN (EAN)
4050118599442
Qty.
1 items

Mått och vikter

Depth
80 mm
Byggdjup (tum)
3,15 inch
Height
45 mm
Height (inches)
1,772 inch
Width
18 mm
Byggbredd (tum)
0,709 inch
Nettovikt
126 g

Temperaturer

Storage temperature
-40 °C...85 °C
Operating temperature
-40 °C...85 °C
Fuktighet
5–95 % rel. fuktighet

Sannolikhet för bortfall

MTBF
15 a

Miljööverenstämmelse för produkt

RoHS Compliance Status
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Märkdata UL

Rated Voltage UN
400 V
MCOV (L/N-PE)
300 V
SCCR
200 kA
In
20 kA
Kategori
SPD TYPE 1CA
Certifikat nr (cURus)
E354261
MODE
L-N
L-G
VPR (L-N)
1 500 V
VPR (L-PE)
1 500 V
Spänningstyp
AC

Allmänna data

Brännbarhetsklass enligt UL 94
V-0
Byggform
Installationskapsling; 1 TE
Färgkod
orange
Höjdområde för drift
≤ 2000 m
Optisk funktionsdisplay
grön = ok, röd = avledare defekt, byt ut
Segment
Energifördelning
Skyddsklass
IP20 efter installation
Utförande
Överspänningsskydd

Märkdata IEC/EN

Antal poler
1
Clase de requisitos según IEC 61643-11
Typ I
Typ II
Clase de requisitos según la norma EN 61643-11
T1
T2
Corrente di scarica In (8/20 µs) filo-PE
20 kA
Energia koordináció (≤10 m)
Typ I
Typ II
Typ III
Frekvenční rozsah, max.
60 Hz
Frequency range, min.
50 Hz
Integrated back-up fuse
Nej
Lightning test current Iimp (10/350 µs) (L-PE)
10 kA
Läckström vid Un
0,6 mA
Märkspänning (AC)
400 V
Max. continuous voltage, Uc (AC)
480 V
Normen
IEC 61643-11, EN 61643-11
UL 1449
Signalkontakt
Nej
Spänningstyp
AC
Svarstid/reservtid
≤ 25 ns
방전 전류 I최대 (8/20µs) 와이어-PE
50 kA
보호 레벨 Up I에서N (L/N-PE)
≤ 1,5 kV

Anslutningsdata

Anslutningstyp
Stickanslutning
Ledardiameter, entrådig min.
1,5 mm²
Ledardiameter, entrådig max.
35 mm²
Ledararea, fintrådig, min.
1,5 mm²
Ledardiameter, fintrådig, max.
25 mm²

Elektriska data

Spänningstyp
AC

Allmänna data

Antal poler
1
Skyddsklass
IP20 efter installation
Färgkod
orange

Garanti

Tidsperiod
5 År

Produktillustrationer

Illustration title 02
Produktillustration
Bildtext-02
Abb.ähnlich

Klassificeringar

ETIM 8.0
EC001457
ETIM 9.0
EC001457
ETIM 10.0
EC001457
ECLASS 14.0
27-17-12-04
ECLASS 15.0
27-17-12-04
