特性

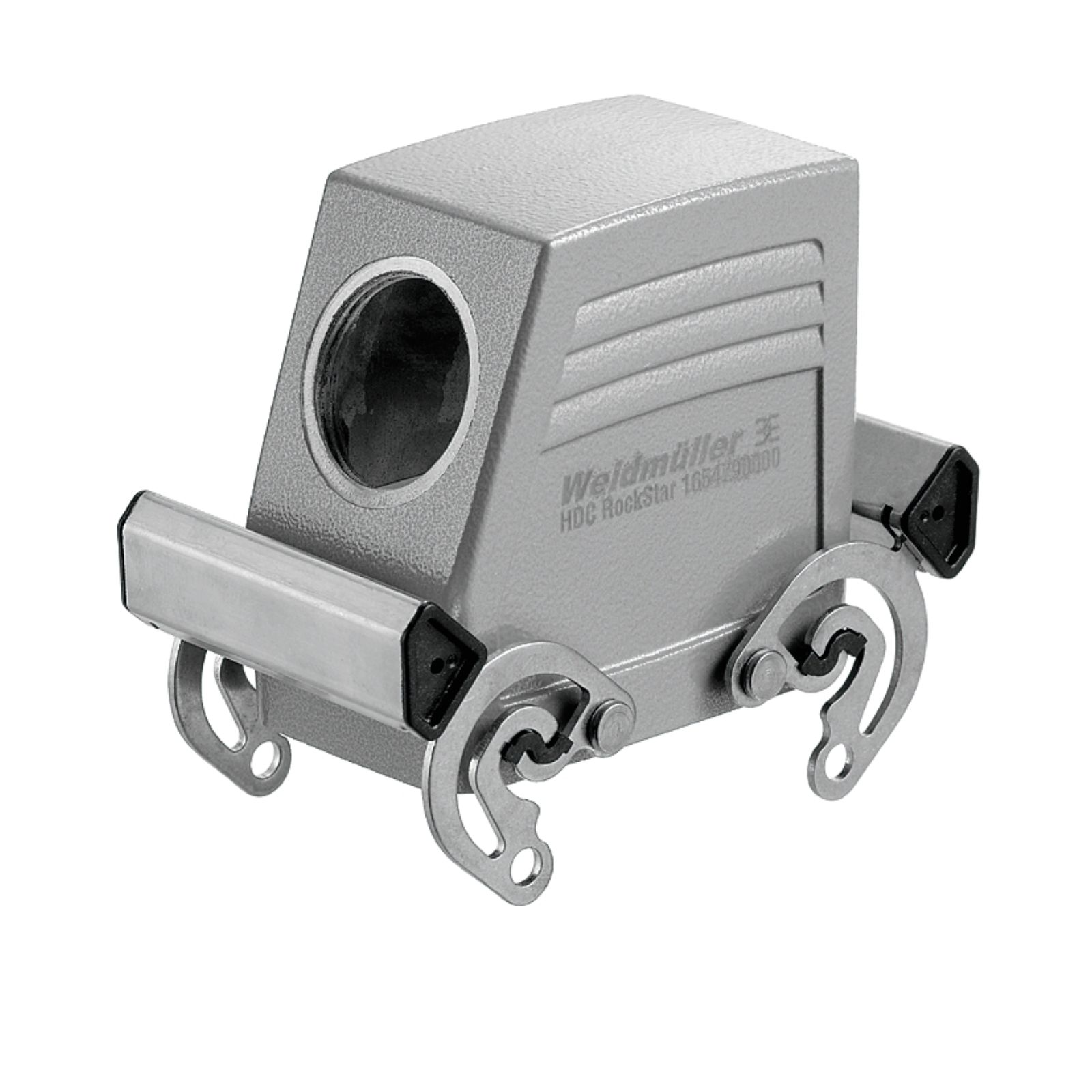

| 版本 | HDC - 外壳, 产品外形尺寸: 4, 防护等级: IP65 (接插后), 侧面进线, 插头外壳, 侧面锁定，加高, 高的, 电缆接头尺寸: M 32 |
| 订货号 | 1787250000 |
| 类型 | HDC 24D TSBO 1M32G |
| GTIN (EAN) | 4032248204595 |
| 数量 | 1 PC |
| 高度 | 72 mm |
| 高度 (英寸) | 2.835 inch |
| 宽度 | 55 mm |
| 宽度 (英寸) | 2.165 inch |
| 净重 | 256 g |
| 温度限值 | -40 °C ... 125 °C |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 6bI |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | e98b2b24-ba23-41bf-8d19-0dda3647412f |
| 化学抵抗力 |
|

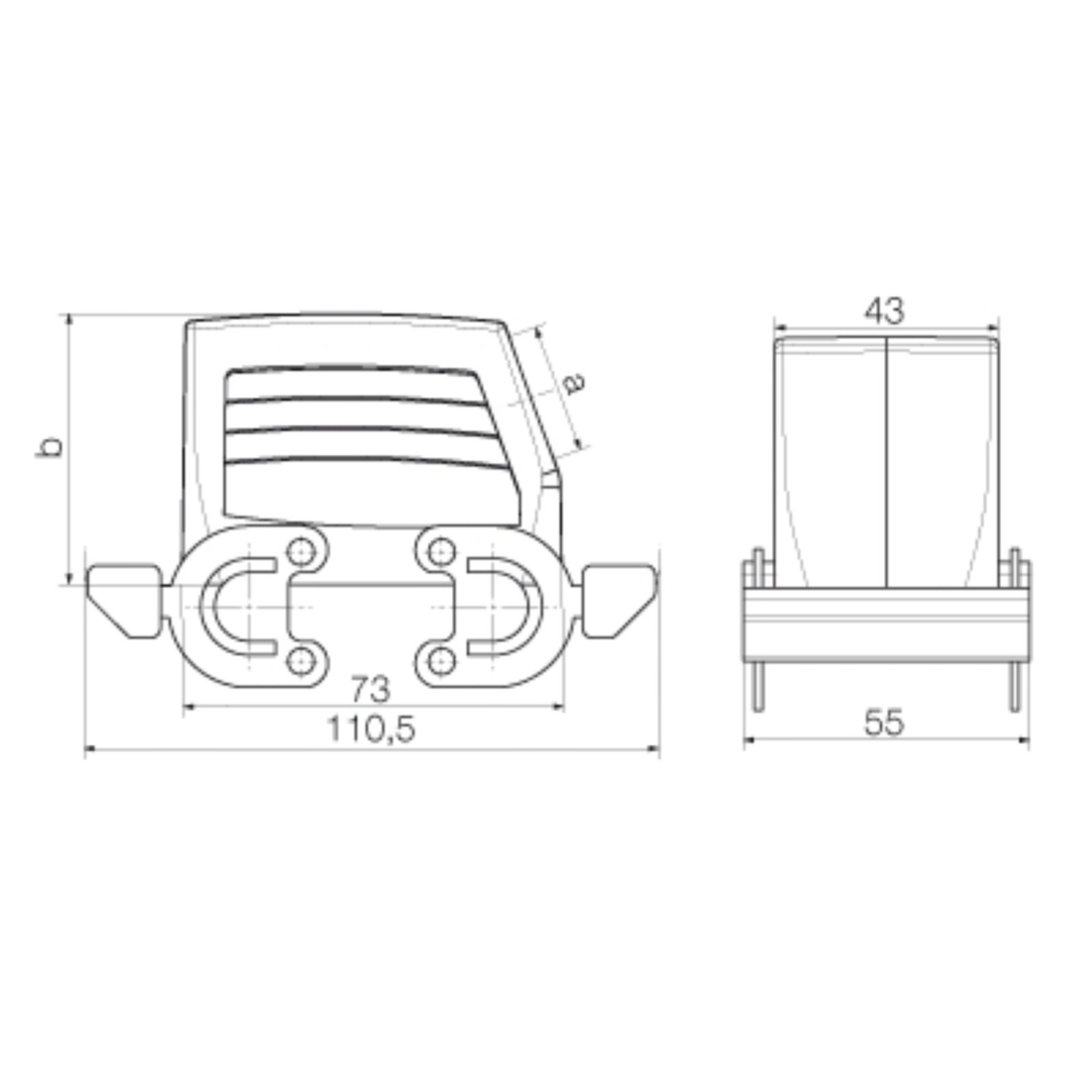

| 外壳宽度 C | 43 mm |
| 外壳总长 | 73 mm |
| 外壳高度B | 72 mm |
| 进线 | 带螺纹 |
| EMC 外壳 | 无 |
| 外壳基本材料 | 铸铝 |
| 表面处理 | 粉末涂层 |
| 锁定元件材料 | 不锈钢板, 防锈 |
| 防护等级 | IP65 (接插后) |
| BG | 4 |
| 上方输入电缆数量 | 0 |
| 两侧输入电缆数量 | 1 |
| 产品外形尺寸 | 4 |
| 型号 | 插头 |
| 外壳设计 |
侧面进线
插头外壳 |
| 插头/插座/盖板 | 上部 插座 |
| 机罩设计 | 十字托架 |
| 电缆接头尺寸 | M 32 |
| 类型 | 高的 |
| 螺纹 （内部） | M 32 |
| 进线 | 带螺纹 |
| 适用于 ModuPlug® | 是 |
| 锁定系统设计 | 侧面锁定，加高 |
| 颜色 (RAL) | RAL 7035 |
| 认证/证书/一致性声明 | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_68011) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1787250000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1787250000) |
| 产品更改通知 |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| 技术文档 | [1787250000_HDC_24D_TSBO_1M32G_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_39004) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 样本 |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| 认证 |   |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| cURus 证书号 | E92202 |
