工业以太网交换机 IE-SW-PL16MT-16TX — 产品图片

下载技术数据页相关商品

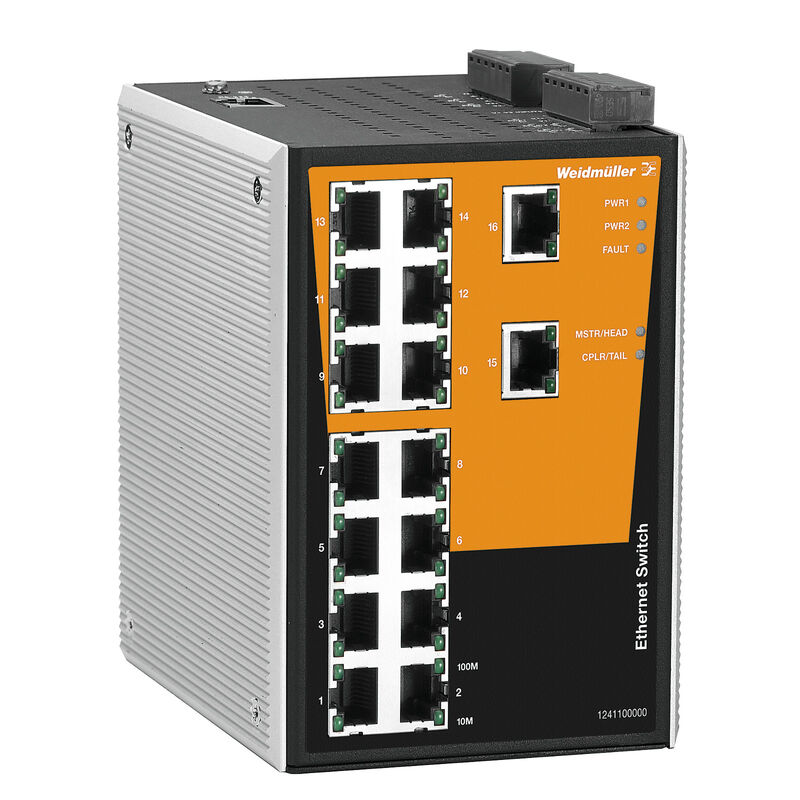

工业以太网交换机 IE-SW-PL16MT-16TX

网络交换机, managed, Fast Ethernet, 端口类型和数量: 16x RJ45, IP30, -40 °C...75 °C

商品编号 1286820000

特性

通用订货数据

版本	网络交换机, managed, Fast Ethernet, 端口类型和数量: 16x RJ45, IP30, -40 °C...75 °C
订货号	1286820000
类型	IE-SW-PL16MT-16TX
GTIN (EAN)	4050118077810
数量	1 PC
交货状态	本产品即将停产。
有效期	29.11.2025
替代产品	[2682370000](~/p/2682370000)

尺寸和重量

深	142.7 mm
深度 (英寸)	5.618 inch
高度	135 mm
高度 (英寸)	5.315 inch
宽度	94 mm
宽度 (英寸)	3.701 inch
净重	1,586 g

存储温度	-40 °C...85 °C
工作温度	-40 °C...75 °C
湿度	5 至 95% （无凝结）

环保产品合规

RoHS 合规状态	合规，有例外
RoHS 豁免（如适用/已知）	6c, 7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	9229992a-00b9-4096-8962-200a7f33e289

EMC 标准	EN 55032 EN 55024 CISPR 32 FCC Part 15 Subpart B Class A IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 Ghz: 10 V/m IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0,5 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8
冲击	符合 IEC 60068-2-27 标准
安全标准	UL508 UL 60950-1 EN 60950-1
振动	符合 IEC 60068-2-6 标准
自由落体	符合 IEC 60068-2-32 标准
防爆区域	UL/cUL，I 级 2 区，A、B、C 和 D 组 ATEX 2 区 Ex nA nC IIC T4 Gc

最低存放温度.	-40 °C
最低操作温度	-40 °C
最高存放温度	85 °C
最高操作温度	75 °C
湿度	5 至 95% （无凝结）

质保期

5年

LED	PWR1 PWR2 FAULT MSTR/HEAD CPLR/TAIL 10/100M (TP-Port)
RJ45 端口	10/100BaseT(X) 自动调整速率全/半双工模式自动 MDI/MDI-X 联接
告警触点	2 个继电器输出，载流量 1 A /24 V DC
控制接口	RS-232
数字输入端	2路接地隔离输入 +13 到 +30 V 用于逻辑 “1” -30 到 +3 V 用于逻辑 “0” 最大输入电流：8 mA
端口类型和数量	16x RJ45

设备配置	网页浏览器 (HTTP/HTTPS) SNMP v1/v2c/v3 Telnet 控制台本地串行控制台端口（经由 RJ-45 端口的 RS-232） Windows 工具
监控功能	SNMP v1/v2c/v3 链路层发现协议 (LLDP) 端口镜像端口统计数据端口监控系统日志 RMON（远程监控）通过电子邮件的基于事件的警告通过中继器的基于事件的警告通过 SNMP 陷阱的基于事件的警告
网络冗余	生成树协议 (STP) 快速生成树协议 (RSTP) Turbo-Ring（恢复时间 <20 ms） Turbo-Chain（恢复时间 <20 ms）链路聚合控制协议 (LACP)
网络流量过滤器	服务质量 (QoS) 基于标记的 VLAN 基于端口的 VLAN IGMP v1/v2 GMRP 通信量速率限制
IP 地址管理	静态 BootP RARP DHCP-客户端 DHCP-服务器（基于端口） DHCP 选项 82（中继代理）
安全功能	VLAN 分段启用/禁用端口访问控制（基于端口，通过 IEEE 802.1X）访问控制列表（基于 MAC）环路保护 TACACS+ 和 IEEE 802.1X 用户身份验证
时间同步管理	SNTP 客户端 NTP 客户端 PTPv1
工业协议支持	符合一致性类别 B 的 PROFINET 设备 EtherNet/IP Modbus/TCP slave

MTBF	符合标准: Telcordia (Bellcore), GB 工作时间（小时），分钟: 247,000 h

供电电压	12/24/48 V DC 2 个冗余输入端
供电电压范围	电压类型: 直流电电压，最小: 12 V 电压，最大: 45 V
反向电路保护	是
电流消耗	电压: 24 V 电流: 0.41 A
联接类型	2 个可拆卸的6 回路接线端子
过载电流保护	现存的

IGMP 组	256
MAC表大小	8 K
优先级队列	4
包缓冲区	2 Mbit
带宽底板	3.2 Gbit/s
最大 VLAN ID	4094
最大可用 VLAN 数	64
最小 VLAN ID	1

外壳基本材料	金属材质
安装方式	DIN 导轨面板（有可选的安装套件）
开关	managed
速度	Fast Ethernet
防护等级	IP30

MIB	MIB-II Ethernet-Like MIB P-BRIDGE MIB Q-BRIDGE MIB Bridge MIB RSTP MIB RMON MIB Group 1, 2, 3, 9
数据交换	储存和转发
标准	IEEE 802.3 for 10BaseT IEEE 802.3u, 针对 100BaseT(X) IEEE 802.3x, 流控制 IEEE 802.1D-2004, 生成树协议 IEEE 802.1w, 快速STP IEEE 802.1Q, VLAN标记 IEEE 802.1p, 服务类别 IEEE 802.1X, 认证 IEEE 802.3ad, 与LACP端口聚合
流量控制	IEEE 802.3x 流量控制背压流量控制

认证/证书/一致性声明	[ODVA Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_35381) [PNO Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_38328) [DNV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_74376) [ATEX certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_82217) [KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_96968) [EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35399) [UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_289059)
工程数据	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_74258)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1286820000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1286820000)
产品更改通知	[Firmware Release Notes](https://mdcop.weidmueller.com/mediadelivery/asset/900_35642)
软件	[Software -- Managed Switch Configuration Utility](https://mdcop.weidmueller.com/mediadelivery/asset/900_35378) [Device description -- SNMP MIB file](https://mdcop.weidmueller.com/mediadelivery/asset/900_35640) [Device description -- GSDML IE-SW-PL16M-series](https://mdcop.weidmueller.com/mediadelivery/asset/900_35665) [Firmware -- Firmware Version 3.4.18](https://mdcop.weidmueller.com/mediadelivery/asset/900_35668) [Device description -- EDS IE-SW-PL16M-series](https://mdcop.weidmueller.com/mediadelivery/asset/900_35671)
用户文档	[Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_35661) [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_39906) [20191204 Security Advisory - Multiple vulnerabilities in IE Managed Switches](https://mdcop.weidmueller.com/mediadelivery/asset/900_102694)
产品目录	[Catalogues in PDF-format](LINK/Catalog.html)

ETIM 6.0	EC000734
ETIM 7.0	EC000734
ETIM 8.0	EC000734
ETIM 9.0	EC000734
ECLASS 9.0	19-17-01-06
ECLASS 9.1	19-17-01-06
ECLASS 10.0	19-17-04-01
ECLASS 11.0	19-17-04-01
ECLASS 12.0	19-17-04-01
ECLASS 13.0	19-17-04-01
ECLASS 14.0	19-17-04-01

认证	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![CULUSEX](/picture/CULUSEX.gif) ![DEMKOATEX](/picture/DEMKOATEX.gif) ![DETNORVER](/picture/DETNORVER.gif) ![KOREANCERT](/picture/KOREANCERT.gif) ![UKCA](/picture/UKCA.gif)
ROHS	一致
UL File Number Search	[UL 网站](LINK/UL_search.html)
证书号 (cULus)	E141197
证书编号 (cULusEX)	E223527
