MHS 7S/07 H T3 B T

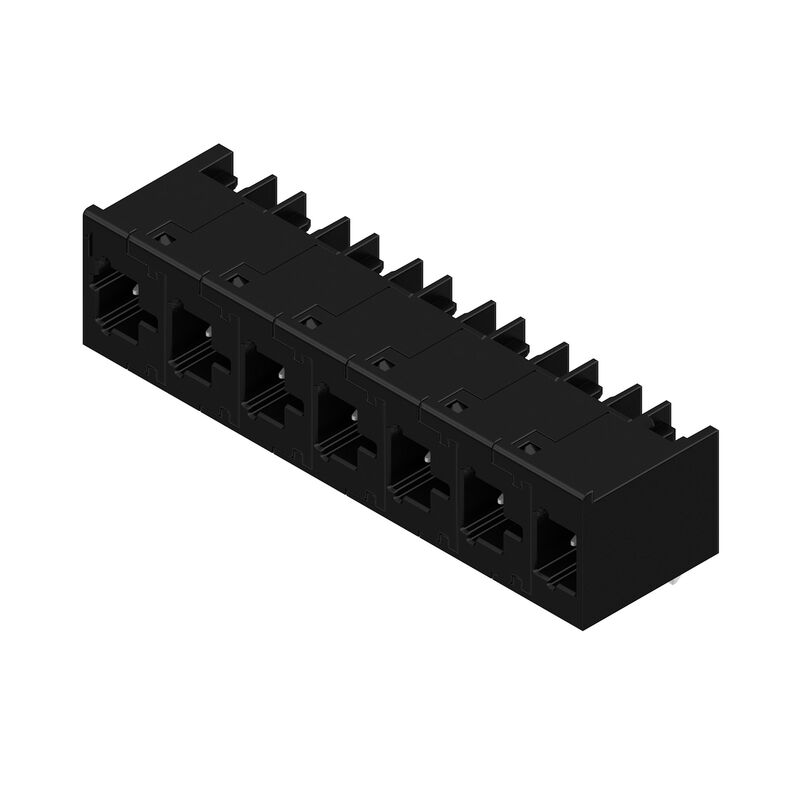

Produktbild
MHS 7S/07 H T3 B T

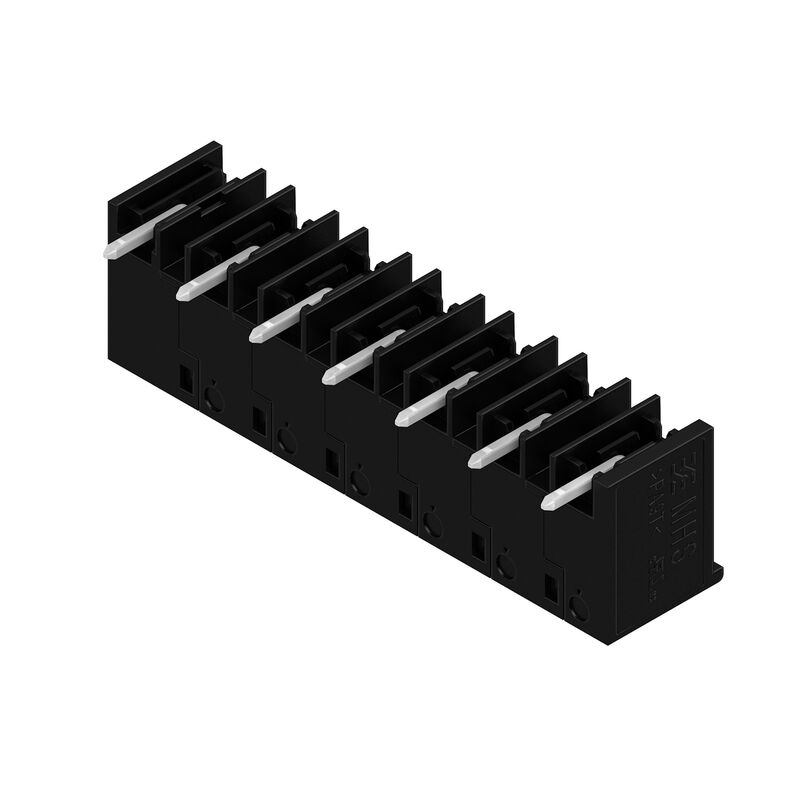

Produktbild
MHS 7S/07 H T3 B T
Maßbild
MHS 7S/07 H T3 B T
MHS 7S/07 H T3 B T

MHS 7S/07 H T3 B T

Leiterplattensteckverbinder, Stiftleiste, THT/THR-Lötanschluss, Raster in mm (P): 7.50 mm, Polzahl: 7, 90°, Tube

Art.-Nr. 8000078312
Datenblatt herunterladen Engineering Support Produkt Downloads
Ist Gegenstück von 2 Verwandte Artikel 7
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Systemkennwerte Werkstoffdaten Bemessungsdaten nach IEC Nenndaten nach UL 1059 Wichtiger Hinweis Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattensteckverbinder, Stiftleiste, THT/THR-Lötanschluss, Raster in mm (P): 7.50 mm, Polzahl: 7, 90°, Tube
Best.-Nr.
8000078312
Art
MHS 7S/07 H T3 B T
GTIN (EAN)
4064675622666
Ilość
10 Stück
Produkt-Kennzahlen
IEC: 1000 V / 30.4 A
UL: 300 V / 18.5 A
Verpackung
Tube

Abmessungen und Gewichte

Tiefe
14 mm
Tiefe (inch)
0,551 inch
Höhe
15,1 mm
Höhe (inch)
0,594 inch
Höhe niedrigstbauend
11,9 mm
Breite
51,4 mm
Breite (inch)
2,024 inch
Net weight
11,548 g

Temperaturen

Umgebungstemperatur
-50 °C…125 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

Produktfamilie
OMNIMATE 4.0
Anschlussart
Platinenanschluss
Montage auf der Leiterplatte
THT/THR-Lötanschluss
Raster in mm (P)
7,5 mm
Pitch in inches (P)
0,295 "
Угол вывода
90°
Polzahl
7
Anzahl Lötstifte pro Pol
1
Lötstiftlänge (l)
3,2 mm
Lötstift-Abmessungen
1,0 x 1,0 mm
Solder eyelet hole diameter (D)
1,4 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
L1 in mm
45 mm
L1 in Zoll
1,772 "
Anzahl Reihen
1
Polreihenzahl
1
Schutzart
IP20
Steckzyklen
≥ 25
Steckkraft/Pol, max.
9 N
Ziehkraft/Pol, max.
8 N

Werkstoffdaten

Insulating material
PA 9T
Colour
schwarz
Colour chart (similar)
RAL 9011
Skupina izolačního materiálu
I
CTI (Comparative Tracking Index)
≥ 600
Moisture Level (MSL)
1
Brennbarkeitsklasse nach UL 94
V-0
Contact base material
CuMg
Contact material
Cu-leg
Contact surface
verzinnt
Verzinnungsart
matt
Lagertemperatur, min.
-25 °C
Lagertemperatur, max.
55 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
125 °C

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
30,4 A
Rated current, max. number of poles (Tu=20°C)
26,9 A
Rated current, min. number of poles (Tu=40°C)
27 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
23,9 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
1.000 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
500 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
400 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
6 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
6 kV

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group C / UL 1059]
300 V
Rated voltage (Use group D / UL 1059)
600 V
Nennspannung (Use group F / UL 1059)
760 V
Rated current (Use group B / UL 1059)
18,5 A
Nennstrom (Use group C / UL 1059)
18,5 A
Corrente nominale (Gruppo D / UL 1059)
5 A
Nennstrom (Use group F / UL 1059)
18,5 A
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Bestückungsloch-Durchmesser D = 1,4+0,1mm
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
