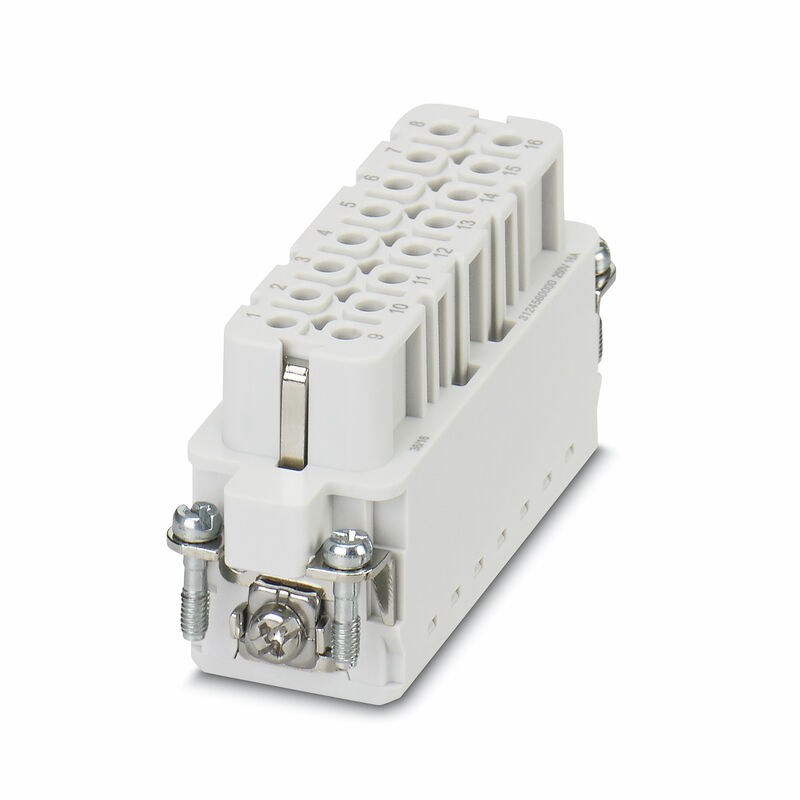

CIE ,96 Connecteur enfichable, Femelle, 250 V, 16 A, Nombre de pôles: 16, PUSH IN avec actionneur, Taille de construction: 5

Référence produit 3124580000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 3 Autres produits de la même gamme 4
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Габаритные размеры Общие данные Данные соединения PE Силовой контакт Contact signal Исполнение Classifications

Agréments

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E92202
Сертификат № (cURus)
E310075

Informations générales de commande

Версия
CIE ,96 Connecteur enfichable, Femelle, 250 V, 16 A, Nombre de pôles: 16, PUSH IN avec actionneur, Taille de construction: 5
Заказ №
3124580000
Тип
HDC HA 16 FP 17-32
GTIN (EAN)
4099987277631
Кол.
1 Pièce

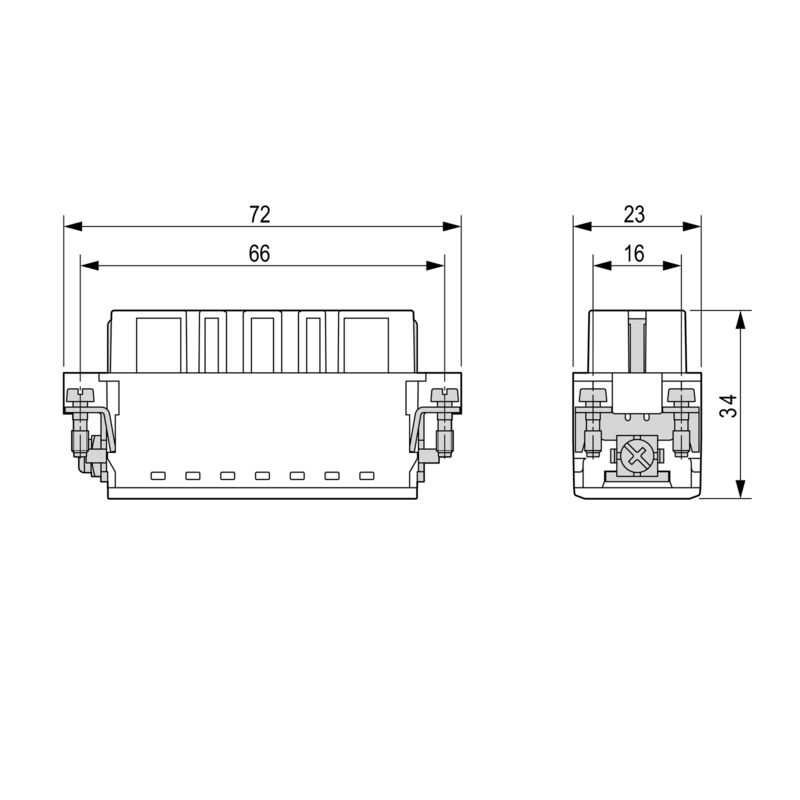

Dimensions et poids

Высота
34 mm
Hauteur (pouces)
1,339 inch
Ширина
23 mm
Largeur (pouces)
0,906 inch
Длина
72 mm
Longueur (pouces)
2,835 inch
Poids net
50 g

Températures

Предельная температура
-40 °C ... 125 °C

Conformité environnementale du produit

Состояние соответствия RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids
Химическая стойкость
  • Substance:
    Acétone
  • Résistance aux agents chimiques:
    Résistant
  • Substance:
    Ammoniac, aqueuse
  • Résistance aux agents chimiques:
    Résistant sous condition
  • Substance:
    Essence
  • Résistance aux agents chimiques:
    Résistant
  • Substance:
    Benzène
  • Résistance aux agents chimiques:
    Résistant
  • Substance:
    Carburant diesel
  • Résistance aux agents chimiques:
    Résistant sous condition
  • Substance:
    Acide acétique, concentré
  • Résistance aux agents chimiques:
    Résistant
  • Substance:
    Hydroxyde de potassium
  • Résistance aux agents chimiques:
    Résistant sous condition
  • Substance:
    Méthanol
  • Résistance aux agents chimiques:
    Résistant sous condition
  • Substance:
    Huile moteur
  • Résistance aux agents chimiques:
    Résistant sous condition
  • Substance:
    Soude, diluée
  • Résistance aux agents chimiques:
    Résistant
  • Substance:
    Hydrochlorofluorocarbures
  • Résistance aux agents chimiques:
    Résistant sous condition
  • Substance:
    Utilisation en extérieur
  • Résistance aux agents chimiques:
    Résistant sous condition

Габаритные размеры

Длина цоколя
72 mm
Ширина
23 mm

Общие данные

BG
5
Вид соединения
PUSH IN с исполнительным устройством
Изоляционный материал
PC
Категория перенапряжения
III
Класс пожаростойкости UL 94
V-0
Количество полюсов
16
Количество сигнальных контактов
0
Момент затяжки, макс., соединение PE
1 Nm
Момент затяжки, мин., соединение PE
0,5 Nm
Номинальное импульсное выдерживаемое напряжение (DIN EN 61984)
4 kV
Основной материал
Polycarbonate
Расчетное напряжение (DIN EN 61984)
250 V
Расчетный ток (DIN EN 61984)
16 A
Серия
HA
Степень загрязнения
3
Тип
Femelle
Типоразмер установки
5
Цветовой код
Gris clair
Циклы коммутации
≥ 500
Циклы коммутации Ag
≥ 500
Циклы коммутации Au
≥ 500
Циклы коммутации Sn
≥ 500
№ силовых контактов
16
Вид защиты
IP20

Данные соединения PE

Вид соединения защитного провода PE
Соединение PUSH IN
Момент затяжки, макс., соединение PE
1 Nm
Момент затяжки, мин., соединение PE
0,5 Nm

Силовой контакт

Длина снятия изоляции по диаметру кабеля
  • Длина зачистки изоляции:
    8 mm
Момент затяжки, макс. по сечению проводника
  • Průřez vodiče, min.:
    0,14 mm²
  • Conductor cross-section, max.:
    2,5 mm²
  • Tightening torque, max.:
    1 Nm

Contact signal

Номинальное импульсное выдерживаемое напряжение (DIN EN 61984), сигнальный контакт
4 kV

Исполнение

BG
5
Вид соединения
PUSH IN с исполнительным устройством
Длина снятия изоляции Измерительное соединение
8 mm
Основной материал
Polycarbonate
Поперечное сечение подключаемого провода AWG, макс.
AWG 26
Поперечное сечение подключаемого провода AWG, мин.
AWG 14
Поперечное сечение соединительного провода, макс.
0,14 mm²
Поперечное сечение соединительного провода, мин.
2,5 mm²
Типоразмер установки
5

Classifications

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
